Einführung
Wenn es um den Aufbau eines Rechenzentrums mit hoher -Dichte geht, ist die Verkabelung das Nervensystem. Mit Glasfaseranschlüssen wie MTP und MPO alles richtig zu machen, ist nicht nur ein technisches Detail-es ist das, was dafür sorgt, dass Ihre Daten schnell und zuverlässig fließen.
Ich habe zu viele Projekte erlebt, die aufgrund der Vernachlässigung von Grundlagen bei der Bereitstellung und Wartung ins Stocken geraten sind. In diesem Leitfaden werden die wesentlichen, praktischen Best Practices erläutertMTP/MPO-SystemeDabei werden offizielle Richtlinien mit praktischen -Lektionen kombiniert, um Ihnen dabei zu helfen, häufige Fallstricke zu vermeiden.
Befolgen Sie die korrekten Installationsverfahren
Der Weg zu einer zuverlässigen Verbindung beginnt in dem Moment, in dem Sie den Stecker auspacken. Der wichtigste Schritt ist Sauberkeit. Verunreinigungen wie Staub oder Öl auf der Endfläche der Ferrule sind eine der Hauptursachen für Signalverluste.
Ich bestehe immer darauf, für jede einzelne Verbindung zugelassene, fusselfreie{{0}freie Reinigungswerkzeuge-wie Klickreiniger- oder Klebebänder-auf Rollen-für jede einzelne Verbindung zu verwenden, eine Praxis, die von Herstellern wie US Conec in ihren Beschaffungsleitfäden nachdrücklich hervorgehoben wird. Gehen Sie niemals davon aus, dass ein Stecker ab Werk sauber ist.

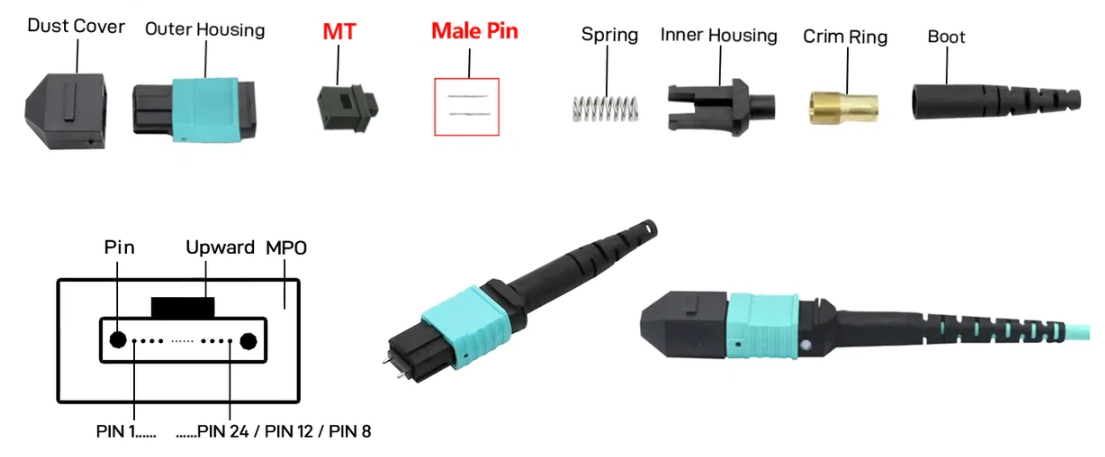

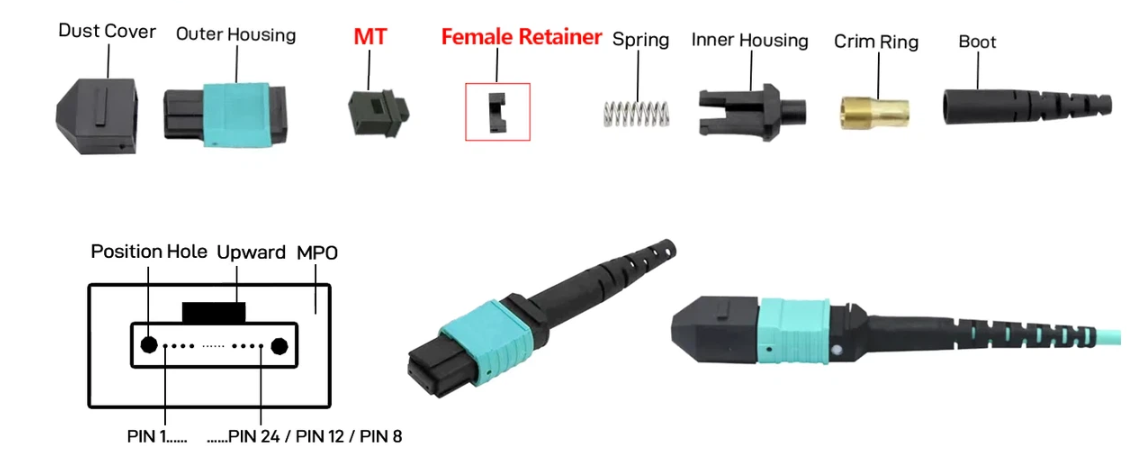

Als nächstes folgt die Handhabung. Fassen Sie immer das stabile Steckergehäuse an, ziehen Sie niemals am Kabel selbst. Richten Sie die Steckverbinder beim Zusammenstecken sorgfältig aus und drücken Sie sie mit festem, gleichmäßigem Druck gerade hinein, bis Sie ein deutliches Klicken hören und spüren. Durch Gewalteinwirkung oder Verdrehen können die präzisen Ausrichtungsstifte im Inneren beschädigt werden. Ein häufiger Fehler, den ich gesehen habe, besteht darin, dass Techniker diesen Schritt überstürzen, was zu verbogenen Führungsstiften führt, die den gesamten Stecker ruinieren. Schützen Sie die Stirnseite unmittelbar nach dem Trennen mit einer Staubschutzkappe. Es ist eine einfache Angewohnheit, die später unzähligen Problemen vorbeugt.
Polarität richtig einstellen
Polaritätsfehler können ein Netzwerk in die Knie zwingen und kommen frustrierend häufig vor. Ziel ist es, einen durchgängigen Lichtweg vom Sender zum Empfänger sicherzustellen. Die drei Hauptmethoden-A, B und C-definieren, wie Fasern über eine Verbindung abgebildet werden. Beispielsweise erfordert Methode B, die häufig für direkte -Durchgangsverbindungen verwendet wird, einen speziellen Patchkabeltyp, bei dem die Faserpositionen an einem Ende vertauscht sind.
MTP-Anschlüsse mit ihren farb-codierten Tasten und deutlich markierten „A“- und „B“-Positionen sind hier eine große Hilfe. Bevor ich Verbindungen herstelle, skizziere oder überprüfe ich immer das Polaritätsdiagramm für den gesamten Kanal. Wie der FS-Community-Blog hervorhebt, ist die Verwendung des falschen Patchkabeltyps für die von Ihnen gewählte Methode ein garantierter Weg, um einen nicht funktionierenden Link zu erstellen. Wenn Sie dies während der Planungsphase noch einmal überprüfen, ersparen Sie sich Stunden bei der späteren Fehlerbehebung.
Testen Sie jeden Link gründlich
Gehen Sie niemals davon aus, dass eine Verbindung gut ist, nur weil sie physisch verbunden ist. Umfassende Tests sind nicht-verhandelbar. Der Goldstandard ist die Verwendung eines optischen Zeitbereichsreflektometers (OTDR) neben Lichtquellen und Leistungsmessgeräten. Dabei geht es nicht nur darum, einen Test zu bestehen; Es geht darum, eine Leistungsgrundlage für die Lebensdauer der Verkabelung zu schaffen.
Sie müssen zwei Schlüsselparameter messen: die Einfügungsdämpfung (IL), also die Signalstärke, die über die Verbindung verloren geht, und die Rückflussdämpfung (RL), die unerwünschte Reflexionen misst. Industriestandards wie TIA-568 legen die Grenzen fest. Bei einer typischen MTP/MPO-Verbindung beträgt die maximale Einfügungsdämpfung normalerweise 0,5 dB. Ich verlange vom Installateur immer einen Testbericht für jeden Link-Dieses Dokument ist Ihr Leistungsnachweis und für zukünftige Diagnosen von unschätzbarem Wert. Darüber hinaus ist die Inspektion der Endfläche der Ferrule nach der Installation mit einem Mikroskop eine bewährte Methode, um Installationsschäden aufzudecken, die für das bloße Auge nicht sichtbar sind.
Kabel richtig organisieren

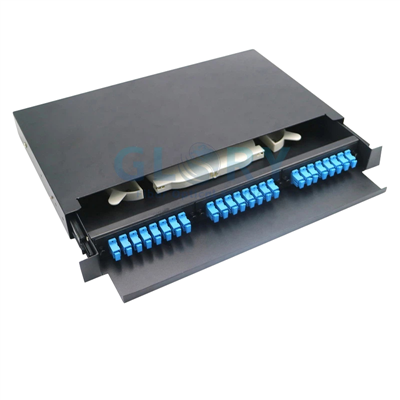

In einem Rack mit hoher -Dichte sieht ein schlechtes Kabelmanagement nicht nur chaotisch aus,-sondern führt auch zu echten Leistungs- und Zuverlässigkeitsproblemen. Die Belastung durch enge Biegungen kann die Dämpfung erhöhen und gequetschte Kabel können zu dauerhaften Schäden führen. Ich empfehle die Verwendung von Patchpanels mit hoher -Dichte und verschiebbaren Ablagen, die den Zugang und die Kabelverfolgung erheblich erleichtern.
Die Biegeradiusregel ist von entscheidender Bedeutung: Halten Sie einen Mindestbiegeradius von mindestens dem Zehnfachen des Kabelaußendurchmessers ein. Benutzen Sie vor allem an Ein- und Ausstiegsstellen Biegeradienschützer. Eine gute Organisation sorgt außerdem für eine ordnungsgemäße Luftzirkulation und verhindert so eine Überhitzung der Geräte. Beschriften Sie abschließend jedes Kabel und jeden Anschluss deutlich. Ein paar Minuten, die mit der Beschriftung verbracht werden, sparen Stunden während einer hektischen Fehlerbehebungssitzung um 2 Uhr morgens. Die Ressourcen von TechLogix NetVision heben das Kabelmanagement oft als grundlegendes Element für die betriebliche Effizienz hervor.
Beheben Sie häufige Probleme schnell
Selbst bei perfekter Installation treten Probleme auf. Das häufigste Symptom ist ein größerer-als-erwarteter Signalverlust. Mein Mantra zur Fehlerbehebung lautet: „Zuerst reinigen, dann Fragen stellen.“ -Reinigen Sie die Anschlüsse an beiden Enden erneut.-Die meisten Probleme liegen direkt dort.
Wenn der Verlust weiterhin besteht, prüfen Sie, ob physische Schäden vorliegen: Kratzer an der Ferrule oder häufiger verbogene oder gebrochene Führungsstifte. Stellen Sie sicher, dass die Polarität für Ihr System korrekt ist. Stellen Sie sicher, dass der Stecker vollständig im Adapter sitzt. Ein Vorteil von Steckverbindern im MTP-Stil besteht darin, dass sie häufig für die Wiederbelegung vor Ort konzipiert sind. Wenn eine Faser beschädigt ist, können Sie manchmal das Ende vor Ort-nachpolieren-, anstatt das gesamte Stammkabel auszutauschen, eine Funktion, die Standard-MPOs möglicherweise nicht bieten.
Planen Sie zukünftige Upgrades

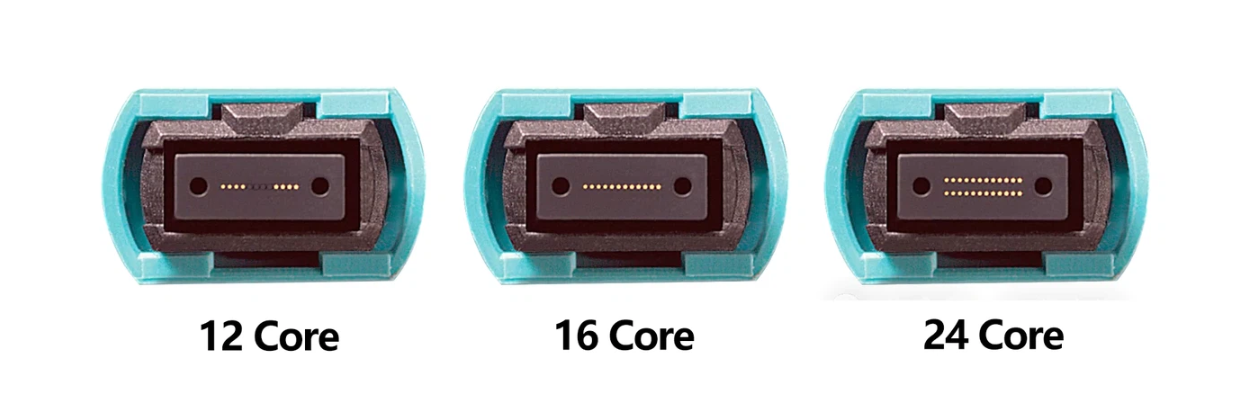

Das Rechenzentrum muss nur wachsen. Eine intelligente Verkabelungsstrategie von heute baut die Bandbreite von morgen auf. Ein wirkungsvoller Ansatz ist die Bereitstellung von a24-Faser-MTP-Trunk-KabelsystemVon Anfang an. Selbst wenn Sie heute nur 40G-Netzwerke bereitstellen, kann dieser 24-Faser-Trunk problemlos in zwei 12-Faser-Gruppen für spätere 100G- oder 400G-Anwendungen aufgeteilt werden, indem Sie einfach die Kassetten oder Module in Ihren Patchpanels austauschen.
Investieren Sie in Patchpanels, die eine Vielzahl von Kassettentypen unterstützen (z. B. 12-Faser oder 24-Faser). Diese Modularität bedeutet, dass Sie die Geschwindigkeit direkt vor Ort erhöhen können, ohne die enormen Kosten und Unterbrechungen eines kompletten Neuverkabelungsprojekts. Es ist ein klassischer Fall, dass man im Voraus etwas mehr ausgibt, um später viel zu sparen.
Regelmäßig pflegen
Passive Glasfaser-Infrastruktur wird oft „eingerichtet und vergessen“, aber das sollte nicht so sein. Ein einfacher vorbeugender Wartungsplan verhindert größere Ausfälle. Ich empfehle eine Sichtprüfung und Reinigung kritischer Verbindungspunkte alle 6 bis 12 Monate oder immer dann, wenn eine Verbindung unterbrochen ist. Führen Sie ein Logbuch oder eine digitale Aufzeichnung aller Testergebnisse, Reinigungstermine und vorgenommenen Änderungen.
Mit der Zeit verschleißen mechanische Teile. Die Führungsstifte, Clips und Verschlüsse an den Anschlüssen sind Verbrauchsmaterialien. Überprüfen Sie diese bei Ihren Inspektionen und tauschen Sie sie aus, wenn sie Anzeichen von Abnutzung aufweisen. Durch die Befolgung eines strukturierten Wartungsleitfadens, wie er von Infrastrukturanbietern angeboten wird, werden zufällige Reaktionen zu einem vorhersehbaren, zuverlässigen Prozess.
Schulung des Personals im sicheren Umgang
Schließlich geht das alles nicht ohne geschulte Leute. Der richtige Umgang ist eine Kunst. Techniker müssen darin geschult werden, Steckverbinder immer am Körper zu fassen, bei der Arbeit mit empfindlichen Geräten ESD-Schutz zu verwenden und niemals die Endfläche der Ferrule zu berühren. Die durch Hautkontakt entstehenden Öle können permanente Hotspots der Verminderung erzeugen.
Bewahren Sie unbenutzte Steckverbinder in ihren Schutzhüllen auf. Schaffen Sie eine Kultur, in der es selbstverständlich ist, sich die zusätzliche Sekunde zum Reinigen und Verschließen zu nehmen. Meiner Erfahrung nach ist der ROI dieser Schulung immens und führt zu weniger Ausfällen, schnelleren Installationen und einer langlebigeren Infrastruktur.
Zusammenfassend lässt sich sagen, dass es bei der Beherrschung der MTP/MPO-Bereitstellung auf Disziplin und Weitsicht ankommt. Es kombiniert die strikte Einhaltung grundlegender Praktiken -Reinigung, Prüfung, Kennzeichnung- mit strategischer Planung für zukünftiges Wachstum. Indem Sie von den etablierten Richtlinien von Branchenführern lernen und diese praktischen Lektionen einbeziehen, können Sie eine Faseranlage bauen, die nicht nur eine hohe-Dichte, sondern auch äußerst zuverlässig und bereit für alles ist, was als Nächstes kommt.
