Faserkoppler: Der einfache Leitfaden zum optischen Signalmanagement

Einführung: Die Kernkomponente zur Lichtlenkung

Denken Sie an das Internet, medizinische Scans oder Fabriksensoren. Hinter vielen fortschrittlichen Technologien verbergen sich Lichtsignale, die sich in haardünnen Glasfasern ausbreiten. Aber wie kontrolliert man, wohin das Licht geht? Wie teilt man es auf, kombiniert es oder sortiert man es? Die wesentliche Antwort ist der Faserkoppler.

Ein Faserkoppler ist ein grundlegender, unverzichtbarer Bestandteil von Glasfasersystemen. Es fungiert als passiver Anschlusskasten oder Verkehrsleiter für Licht. Im Gegensatz zu einem einfachen Steckverbinder, der nur zwei Fasern verbindet, verbindet ein Koppler drei oder mehr Fasern. Ihre Hauptaufgabe besteht darin, den Lichtfluss zwischen ihnen zu steuern. Es kann ein Lichtsignal in mehrere Pfade aufteilen, mehrere Signale zu einem kombinieren oder verschiedene Lichtfarben trennen. Sie werden kein komplexes Netzwerk und kein präzises Instrument finden, das ohne sie funktioniert. In diesem Leitfaden wird erläutert, was sie sind, wie sie funktionieren und wie Sie die richtige auswählen

Was genau ist einFaserkoppler?

Ein Glasfaserkoppler ist ein Gerät, das mehrere Glasfasern an Ports verbindet. Damit können Sie optische Leistung (Lichtsignale) zwischen diesen Ports steuern und übertragen. Folgendes tun sie normalerweise:

Geteiltes Licht:​ Nehmen Sie ein Eingangssignal und teilen Sie seine Leistung auf zwei oder mehr Ausgangsfasern auf. Ein gängiges Beispiel ist ein 90/10-Splitter, der den größten Teil des Lichts nach vorne sendet und einen kleinen Teil zur Überwachung abgreift.

Licht kombinieren:​ Führen Sie Signale von zwei oder mehr Eingangsfasern zu einer einzigen Ausgangsfaser zusammen.

Wellenlängen verwalten:​ Verschiedene Lichtfarben (Wellenlängen) trennen oder kombinieren. Dies ist die Schlüsseltechnologie für Wavelength Division Multiplexing (WDM), das riesige Datenmengen über eine Glasfaser sendet.

Polarisation steuern:​ Verwalten Sie die Ausrichtung der Lichtwelle in speziellen Systemen, die dies erfordern.

Wie funktionieren sie eigentlich? Zwei Hauptmethoden.

Faserkoppler basieren auf den Prinzipien, wie sich Licht in geschmolzenem Glas verhält. Es gibt zwei primäre Herstellungsmethoden:

Geschmolzener bikonischer Konus (FBT):​ Dies ist der klassische, praktische-Ansatz. Zwei oder mehr Fasern werden über einen kurzen Abschnitt erhitzt, gedehnt und miteinander verdreht. In dieser verschmolzenen und sich verjüngenden Zone kann das Licht aus dem Kern einer Faser „durchsickern“ und mit dem Kern der benachbarten Faser interagieren. Durch diese Wechselwirkung kann Licht von einer Faser zur anderen übertragen oder „gekoppelt“ werden. Das Ausmaß der Übertragung hängt von der Länge des verschmolzenen Abschnitts, der Nähe der Fasern und der Farbe des Lichts ab. Es ist zuverlässig und kostengünstig-für einfachere Designs.

Planare Lichtwellenschaltung (PLC):​ Dies ist eine modernere Methode mit hoher{0}}Präzision. Stellen Sie sich das so vor, als würden Sie einen winzigen Glasschaltkreis auf einen Chip drucken. Mithilfe einer Technologie, die der Herstellung von Computerchips ähnelt, werden mikroskopische Leiterbahnen (Wellenleiter) in eine Siliziumoxidschicht geätzt. Licht breitet sich aus und teilt sich an perfekt geformten Verbindungsstellen innerhalb dieses Chips. Die SPS-Technologie eignet sich hervorragend zum Erstellen von Kopplern mit vielen Ausgängen (z. B. 1x32), die das Licht mit außergewöhnlicher Gleichmäßigkeit aufteilen. Es ist die erste Wahl für komplexe Anwendungen mit mehreren Ports.

Arten von Faserkopplern: Auswahl des richtigen Werkzeugs

Es gibt keinen Universalkoppler. Sie wählen je nach Bedarf:

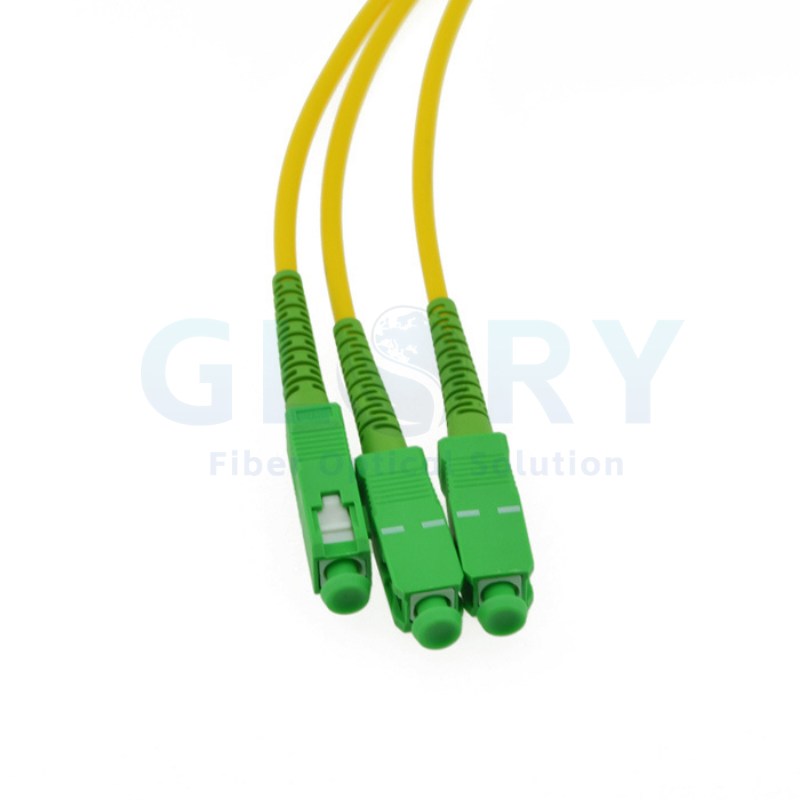

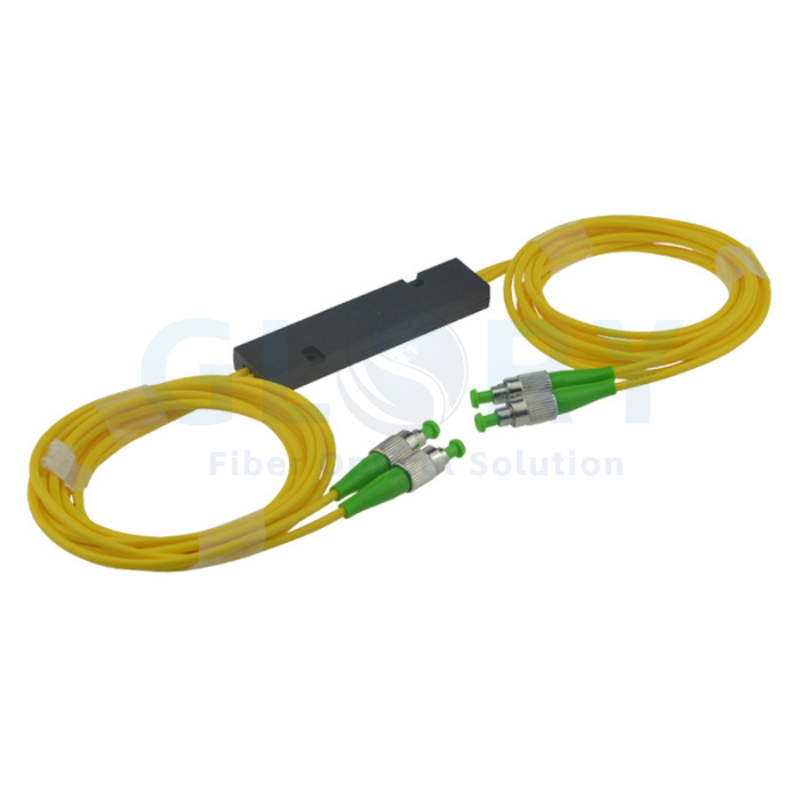

Nach Portanzahl:​ 1x2 (ein Eingang, zwei Ausgänge), 2x2 (zwei Eingänge, zwei Ausgänge – sehr häufig), 1xN (ein Eingang, viele Ausgänge), NxN (mehrere Ein- und Ausgänge).

Nach Funktion:

Standard-Splitter/Combiner:​ Zur einfachen Leistungsteilung oder -kombination.

WDM-Koppler:​ (CWDM, DWDM) Zum Sortieren von Licht nach Farbe.

Polarisationserhaltende (PM) Koppler:​ Für Systeme, bei denen der Polarisationszustand des Lichts konstant bleiben muss.

Nach Fasertyp:

Einzel-Modus (SM):​ Wird für Fern--Telekommunikations- und Datenverbindungen verwendet. Dies ist der häufigste Typ.

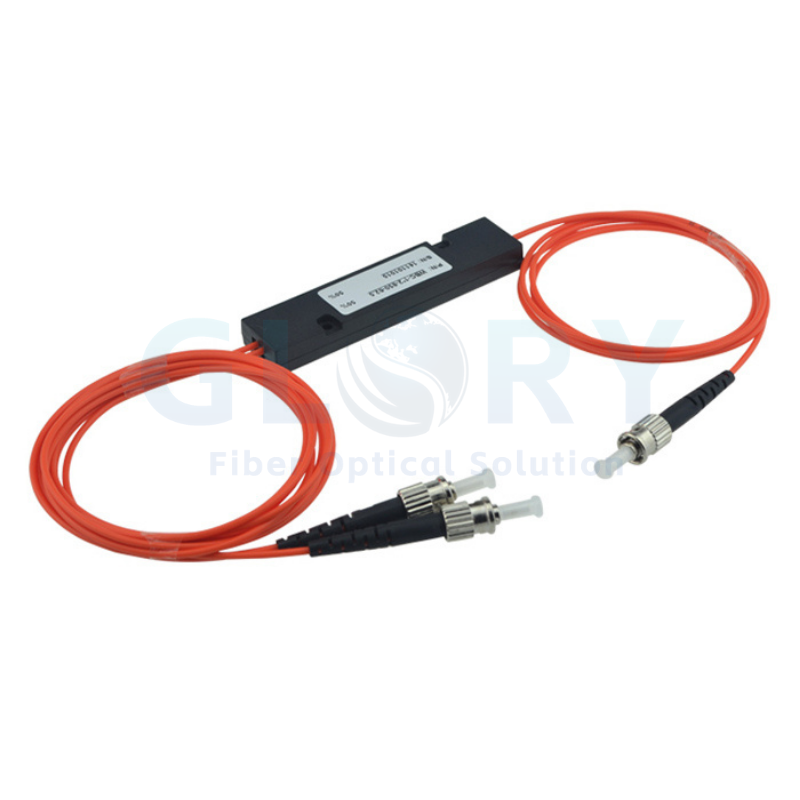

Multimode (MM):​ Wird für kürzere Verbindungen verwendet, z. B. in Gebäuden oder Rechenzentren.

Wichtige Zahlen: Die technischen Daten verstehen

Um eine kluge Auswahl zu treffen, müssen Sie diese Spezifikationen verstehen:

Aufteilungsverhältnis:​ Der Prozentsatz des an jeden Ausgang gesendeten Lichts (z. B. 50/50, 95/5).

Einfügedämpfung (IL):​ Der gesamte Signalverlust für einen bestimmten Pfad durch den Koppler. Niedriger ist besser (z. B. 3,5 dB).

Überschussverlust (EL):​ Das zusätzliche Licht geht innerhalb des Kopplers selbst über die vorgesehene Teilung hinaus verloren. Niedriger ist besser.

Richtwirkung/Isolation:​ How well the coupler prevents light from going backward to the input. Higher numbers (like >55 dB) bedeuten eine bessere Leistung.

Wellenlängenbereich:​ Die spezifischen Lichtfarben, mit denen der Koppler arbeiten soll.

Einheitlichkeit (für SPS):​ Wie gleichmäßig die Ausgangsleistung zwischen den Ports aufgeteilt wird. Hervorragende Gleichmäßigkeit ist ein großer Vorteil der SPS.

FBT vs. PLC: Ein klarer Vergleich

So wählen Sie sie aus und verwenden sie: Einfache Tipps

Wenn Sie die folgenden Punkte beachten, ist es ganz einfach, alles richtig zu machen:

Kennen Sie Ihre Spaltung:​ Entscheiden Sie genau, wie viel Licht Sie auf jedem Ausgangspfad benötigen.

Passen Sie die Faser an:​ Mischen Sie niemals Singlemode- und Multimodefasern in einem Koppler. Der Verlust wird riesig sein. Wählen Sie SM für Telekommunikation/Daten, MM für Kurzlinks.

Achten Sie auf die Umwelt:Berücksichtigen Sie Temperatur, Luftfeuchtigkeit und physischen Schutz. Wählen Sie ein geeignetes Paket (Bare Fiber, Modul, Rack{1}}Montage).

Vorsichtig behandeln:​ Vermeiden Sie scharfe Kurven undHalten Sie die Anschlüsse immer sauber. Verschmutzte Verbindungen sind die häufigste Fehlerursache.

Verwenden Sie PM für polarisiertes Licht:​ Wenn Ihr System polarisiertes Licht verwendet, müssen Sie unbedingt einen polarisationserhaltenden (PM) Koppler verwenden.

Wo Glasfaserkoppler einen Unterschied machen

Diese Komponenten sind die stillen Helden in unzähligen Systemen:

Telekommunikation und Internet:​ Bereitstellung von Glasfaser bis zum-Haus- (FTTH/PON), Kombination von Datenkanälen (WDM) und Anzapfung von Leitungen zur Überwachung.

Test und Messung:​ Wird in Geräten wie OTDRs verwendet, um Referenzpfade zu erstellen und Testsignale auszutauschen.

Sensorsysteme:​ Bildet den Kern von Interferometern für Gyroskope, Dehnungs-/Temperatursensoren (FBGs) und verteilte Sensornetzwerke.

Medizintechnik:​ Ermöglicht die Bildgebung in Endoskopen und die Bereitstellung von Licht in Diagnosegeräten.

Industrielaser:​ Strahlenbündel für mehr Leistung und sichere Probenentnahme für die Überwachung.

Forschungslabore:​ Aufbau experimenteller optischer Aufbauten und quantenoptischer Systeme.

Kurz gesagt: Wenn es bei Ihrer Arbeit um die Führung von Licht geht, benötigen Sie wahrscheinlich einen Faserkoppler. Wenn Sie diese Grundlagen verstehen, können Sie die perfekte Komponente auswählen, um Ihr System zum Strahlen zu bringen.
