Bei der Wahl einer Glasfaserverbindung geht es nicht nur darum, einen Stecker zu finden, der zur Ausrüstung passt. Adapter, Steckerpolitur, Fasertyp, Patchkabel, Pigtail und Patchpanel müssen als ein System funktionieren. Eine Nichtübereinstimmung zu irgendeinem Zeitpunkt kann den Verlust erhöhen, die Wartung erschweren oder zukünftige Erweiterungen einschränken.
FTTH-, Rechenzentrums- und Unternehmensnetzwerke nutzen viele der gleichen Grundkomponenten, nutzen diese jedoch nicht auf die gleiche Weise. Bei FTTH-Verbindungen stehen häufig eine geringe Reflexion und eine einfache Teilnehmerwartung im Vordergrund. Rechenzentren legen Wert auf Dichte, Polarität und Migrationsgeschwindigkeit. Unternehmens-Backbones benötigen in der Regel Kompatibilität, verwaltbares Patching und Raum für Wachstum.
Eine vollständige Glasfaserverbindung besteht normalerweise aus Adaptern, Steckverbindern, Patchkabeln oder Pigtails und einem Panel oder Gehäuse.
Was sind die wichtigsten Glasfaserverbindungskomponenten?
Glasfaserverbindungskomponenten schaffen die abnehmbaren und dauerhaften Verbindungspunkte zwischen aktiven Geräten und der installierten Kabelanlage. Jede Komponente hat eine andere Rolle.
| Komponente | Hauptfunktion | Typischer Installationspunkt | Hauptauswahlfrage |
|---|---|---|---|
| Glasfaseradapter | Richtet zwei kompatible Steckverbinder aus und verbindet sie | Patchpanel, Wandsteckdose, FDB oder Geräteschnittstelle | Welcher Stecker, welche Politur, welcher Gehäusetyp und welche Hülse sind erforderlich? |
| Glasfaseranschluss | Bietet eine abnehmbare optische Schnittstelle | Geräteanschluss, Adapter, Terminal oder Prüfgerät | Welche Schnittstelle und Politur passen zur Anwendung? |
| Glasfaser-Patchkabel | Verbindet zwei terminierte Schnittstellen | Ausrüstung-zu-Panel oder Panel-zu-Panel-Link | Welche Anschlüsse, Faser, Länge und Mantel werden benötigt? |
| Faserpigtail | Verbindet eine werkseitig-polierte Schnittstelle mit einem Fusions-gespleißten Kabel | Spleißkassette, ODF, FDB oder Terminationsbox | Welcher Stecker, Fasertyp und Pigtail-Aufbau passt zum Tray? |
| Patchpanel / Gehäuse | Organisiert Adapter, Spleiße und Serviceschleifen | Rack, Wand, Schrank oder Telekommunikationsraum | Wie viel Dichte, Zugang und Erweiterungskapazität sind erforderlich? |
Glasfaserverbindungskomponenten: Hauptunterschiede
1. Glasfaseradapter: Schnittstellenausrichtung
A GlasfaseradapterHält zwei passende Steckverbinder in einer Linie. Der Adapter muss zur Steckerfamilie, zum Gehäusestil und zur Polierkonfiguration passen. Zu den gängigen Optionen gehören SC-, LC-, FC-, Simplex- und Duplexformate.
Ausrichtungshülsen aus Zirkonoxidkeramik werden häufig dort eingesetzt, wo eine präzise, wiederholbare Ausrichtung erforderlich ist. Für bestimmte Multimode- oder Geräteanwendungen können andere Hülsenmaterialien spezifiziert werden. Die Projektspezifikation sollte die Hülse definieren und sich nicht nur auf die Adapterfarbe verlassen.

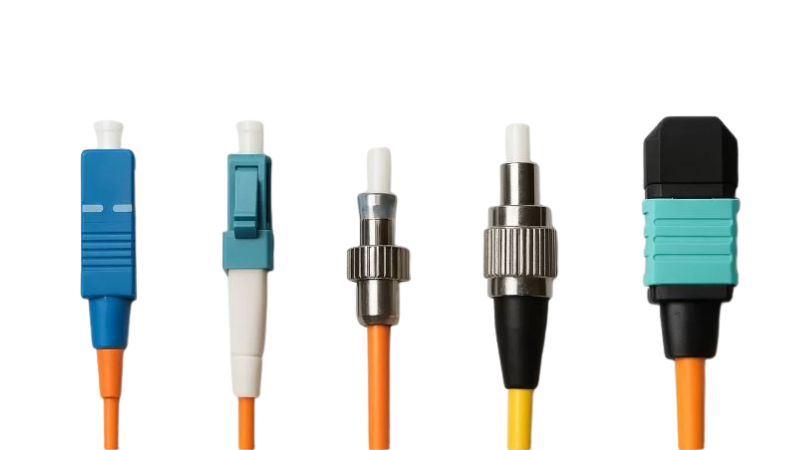

2. Glasfaserstecker: Geräte- und Netzwerkkompatibilität
Glasfaseranschlüssewerden entsprechend den Geräteanschlüssen, der Netzwerkarchitektur und den Wartungsanforderungen ausgewählt. SC ist in der FTTH- und Telekommunikationsverteilung weit verbreitet. LC unterstützt eine höhere Portdichte in Switches und Patchpanels. FC bleibt auf einigen Testinstrumenten nützlich, während MPO/MTP Mehrfaserverbindungen und parallele{4}optische Systeme unterstützt.
UPC- und APC-Schnittstellen dürfen nicht gemischt werden. UPC verwendet eine physikalische Kontaktpolitur, während APC eine abgewinkelte Politur verwendet, um die reflektierte Leistung zu reduzieren. Die richtige Wahl hängt von der Ausstattung und dem Systemdesign-nicht nur von der Steckerfarbe ab.
3. Glasfaser-Patchkabel: Abnehmbarer Geräteanschluss
A Glasfaser-Patchkabelverbindet zwei terminierte Schnittstellen. Die Auswahl beginnt mit dem Stecker an jedem Ende, gefolgt von Single--Mode- oder Multimode-Faser, Simplex- oder Duplex-Konstruktion, Kabellänge und der erforderlichen Flammen- oder Umgebungsschutzklasse.
Biegeunempfindliche Single-Mode-Fasern können die Verlegungstoleranz in dichten Schränken verbessern, aber das fertige Kabel muss dennoch seinen angegebenen Biegeradius einhalten. Bezüglich Brandschutz verwenden Sie die Mantelklassifizierung, die gemäß den örtlichen Vorschriften und dem Installationsraum erforderlich ist. LSZH-, Steigrohr- und Plenumbezeichnungen sind nicht austauschbar.
4. Glasfaser-Pigtail: Fusion-Spleißabschluss
A Glasfaser-Pigtailverfügt über einen werkseitig-konfektionierten Stecker an einem Ende und ein Faserende für Fusionsspleißen am anderen. Es wird üblicherweise verwendet, wenn ein Backbone-, Drop- oder Verteilerkabel in einer Spleißkassette endet.
Der Fasertyp muss zur Kabelanlage passen und der Durchmesser und die Länge des Pigtails müssen zur Rinne passen. Die Länge der Serviceschleife sollte sich an der Gehäusekonstruktion und dem Wartungsplan orientieren und nicht an einer einheitlichen Zahl.
5. Glasfaser-Patchpanel: Dichte, Zugang und Erweiterung

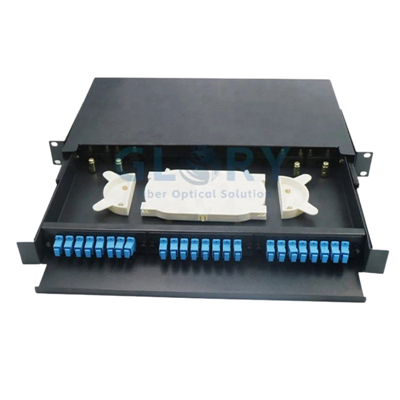

A Glasfaser-PatchpanelOrganisiert Adapter, Spleiße, Trunks und Gerätekabel. Das richtige Panel hängt von der Anzahl der Ports, der Anschlussdichte, dem Zugang von vorne oder hinten, der Kabeleinführungsrichtung und der zukünftigen Erweiterung ab.
LC-Panels eignen sich für Duplexverbindungen mit hoher Dichte, während MPO/MTP-Kassetten und Adapterpanels eine modulare Mehrfaserverkabelung unterstützen. Freie Kapazitäten sollten anhand der tatsächlichen Wachstumsprognose und des Wartungsmodells geplant werden.
So wählen Sie Glasfaserverbindungskomponenten aus
1. Beginnen Sie mit der Anwendung
Der Netzwerktyp bestimmt die ersten Auswahlmöglichkeiten. FTTH/PON, Duplex-Ethernet, Paralleloptik, Unternehmens-Backbones und Testsysteme haben unterschiedliche Schnittstellen-, Reflexions-, Dichte- und Wartungsanforderungen.
2. Passen Sie den Fasertyp und die Verbindung an
Bestätigen Sie die Single--Mode- oder Multimode-Faser sowie die genaue Kabelkategorie, bevor Sie Kabel oder Pigtails auswählen. Ein Stecker kann physisch zusammenpassen, während der Fasertyp, die Polarität oder der optische Pfad falsch bleiben.
3. Passen Sie den Stecker und die Politur an
Wählen Sie je nach Ausstattung und Panel SC, LC, FC, MPO/MTP oder eine andere Schnittstelle. Bestätigen Sie dann UPC oder APC. Verwenden Sie niemals einen APC-Stecker gegen eine UPC-Schnittstelle.
4. Entscheiden Sie sich zwischen Patchkabel- und Pigtail-Abschluss
Verwenden Sie Patchkabel dort, wo beide Seiten abnehmbare Verbindungen benötigen. Verwenden Sie Pigtails, bei denen das installierte Kabel verschmolzen-gespleißt und auf einer Adapterplatte präsentiert wird. Vorkonfektionierte Baugruppen sind möglicherweise besser geeignet, wenn Installationsgeschwindigkeit und Wiederholbarkeit Priorität haben.
5. Planen Sie die Dichte und den Wartungszugang
Eine hohe Portanzahl ist nur dann sinnvoll, wenn Techniker Verbindungen identifizieren, reinigen, testen und ersetzen können. Überprüfen Sie die Beschriftung, Serviceschleifen, Biegekontrolle und den Zugang, bevor Sie das kleinstmögliche Panel auswählen.
Anwendungsszenarien: Welche Connectivity-Kombination passt?
FTTH- und PON-Abonnentenlinks
Gemeinsame Richtung:OS2-Glasfaser, SC/APC-Adapter und -Anschlüsse, SC/APC-Pigtails in FDBs oder Wallboxen sowie ein auf den ONT abgestimmtes Patchkabel oder Drop-Assembly.
Warum es passt:SC bietet eine robuste Feldschnittstelle, während APC-Polierung dabei hilft, die Rückreflexion in PON-Systemen zu kontrollieren. Der Anschlusskasten muss eine Spleißaufbewahrung, einen Steckerschutz und eine eindeutige Anschlusskennzeichnung bieten.
Duplex-Links für Rechenzentren
Gemeinsame Richtung:LC/UPC-Duplex-Patchkabel mit OM4 für Multimode-Anwendungen mit kurzer -Reichweite oder OS2 für Single-{3}Mode-Links, kombiniert mit LC-Panels mit hoher{4}Dichte.
Warum es passt:LC bietet kompakte Duplex-Konnektivität und umfassende Kompatibilität mit Transceiver-Schnittstellen. Fasertyp und -reichweite müssen anhand der Transceiver-Spezifikation und nicht nur anhand der Mantelfarbe ausgewählt werden.
Parallele-Optik und hochdichte-Trunks
Gemeinsame Richtung:MPO/MTP-Trunks, Kassetten oder Adapterpanels mit der erforderlichen Faseranzahl, dem erforderlichen Geschlecht, der Schlüsselausrichtung und der Polaritätsmethode.
Warum es passt:Die Multi-{0}}Glasfaser-Konnektivität reduziert das Kabelvolumen und die Installationszeit für Verbindungen mit hoher-Dichte, Polarität und Spurzuordnung müssen jedoch vor der Bestellung definiert werden.
Unternehmens- und Campus-Backbones
Gemeinsame Richtung:LC- oder SC-Patchpanels mit OS2 oder OM4, passend zur vorhandenen Kabelanlage und aktiven Ausrüstung ausgewählt.
Warum es passt:Kompatibilität und beherrschbare Erweiterung sind oft wichtiger als maximale Dichte. Hybridkabel sollten bewusst eingesetzt werden und nicht als Ersatz für einen Schnittstellenplan.
Testgeräte und raue Umgebungen
Gemeinsame Richtung:FC-, SC- oder robuste Steckverbinder, je nach Instrument oder Gehäuse, mit abgedichteten Adaptern und Kabelbaugruppen, wo die Umgebung dies erfordert.
Warum es passt:Für Testgeräte sind möglicherweise sichere Gewindeschnittstellen erforderlich, während Außen- oder Industrieinstallationen möglicherweise eine Verriegelung, Abdichtung und einen mechanischen Schutz erfordern, der über einen Standard-Innenstecker hinausgeht.
Auswahlmatrix für Glasfaserkonnektivität
| Anwendung | Anschlussrichtung | Faserrichtung | Panel / Gehäuse | Zu überprüfendes Hauptrisiko |
|---|---|---|---|---|
| FTTH / PON | SC/APC ist üblich | OS2, oft biegeunempfindlicher Tropfen oder Innenfaser | FDB, NID, Wandsteckdose oder Anschlusskasten | APC/UPC-Nichtübereinstimmung, Kontamination und enges Routing |
| Duplex-Rechenzentrum | LC/UPC-Duplex | OM4 oder OS2 je nach Transceiver | LC-Panel mit hoher -Dichte | Falsche Faserkategorie, Länge oder Duplexpolarität |
| Parallele Optik | MPO/MTP | Faseranzahl und -typ auf die Anwendung abgestimmt | Kassetten- oder MPO-Adapterpanel | Geschlecht, Keying, Polarität und Spurzuordnung |
| Unternehmensrückgrat | LC oder SC | OS2 oder OM4 | Patchpanel für Rack- oder Wandmontage- | Legacy-Kompatibilität und Erweiterungszugriff |
| Test / Industrie | FC-, SC- oder robuste Schnittstelle | Abgestimmt auf Instrument und Route | Instrumentenanschluss oder versiegeltes Gehäuse | Mechanische Retention, Abdichtung und wiederholtes Stecken |
Empfohlene optische Konnektivitätsoptionen von Glory
SC-, LC-, FC- und andere Simplex- oder Duplex-Adapterformate für Panels, Boxen und Geräteschnittstellen.
Glasfaseradapter anzeigen →UPC-, APC- und anwendungsspezifische Steckverbinderkonfigurationen für die Telekommunikations-, Unternehmens- und Außenmontage.
Glasfasersteckverbinder ansehen →Single-{0}Mode- und Multimode-Patchkabel mit unterschiedlichen Anschluss-, Mantel-, Längen- und Kabelmanagementoptionen.
Glasfaser-Patchkabel anzeigen →Werkseitig-konfektionierte Pigtails für den Fusions--gespleißten Abschluss in ODFs, FDBs und Glasfasergehäusen.
Glasfaser-Pigtails ansehen →Rack- und modulare Panel-Optionen für Adaptermanagement, Spleißen, Trunks und zukünftige Erweiterungen.
Glasfaser-Patchpanels ansehen →Inspektions-, Reinigungs- und Testwerkzeuge zur Kontrolle von Verlusten an abnehmbaren Glasfaserschnittstellen.
Glasfaserwerkzeuge ansehen →Abschluss
Bei der Auswahl einer Glasfaserverbindung geht es nicht darum, sich für einen allgemein besseren Stecker oder ein besseres Kabel zu entscheiden. Die richtige Kombination hängt von der Anwendung, der Geräteschnittstelle, dem Fasertyp, der Politur, der Dichte, der Installationsumgebung und dem Wartungsplan ab.
Sobald diese Anforderungen geklärt sind, können Adapter, Steckverbinder, Patchkabel, Pigtails und Panels als ein kompatibles System ausgewählt werden. Dadurch werden Installationsfehler reduziert, das optische Budget geschont und die zukünftige Wartung erleichtert.
