Einführung inGlasfaser-Sockel
Glasfasersäulen sind wichtige Zugangspunkte in modernen Glasfasernetzen. Diese bodenmontierten Gehäuse-schützen das Glasfaserspleißen und die Verbindungen für Fiber-to-the-Home-Systeme. Sie befinden sich über dem Boden, sodass Techniker sie leicht erreichen können. Dies unterscheidet sich von unterirdischen Tresoren, die schwerer zugänglich sind.
Die Branche stellt von Kupfer auf Glasfaser um. Diese Änderung macht Sockel sehr wichtig. Glasfasersignale übertragen große Entfernungen, ohne an Stärke zu verlieren. Glasfasern widerstehen außerdem elektromagnetischen Störungen besser als Kupfer.
Ein Bericht der Fiber Broadband Association aus dem Jahr 2025 zeigt interessante Zahlen. Dem Bericht zufolge erreichte der Glasfaserausbau im Jahr 2025 ein Rekordniveau. Die Betreiber haben im Laufe des Jahres 11,8 Millionen neue Glasfaser-zu-den-Hausanschlüssen hinzugefügt. Die Gesamtzahl der FTTH-Durchgänge in den USA erreichte 98,3 Millionen, wenn man Haushalte mit mehreren Durchgängen zählt. Mittlerweile sind mehr als 60 % der US-Haushalte mit Glasfaser versorgt.
Derselbe Bericht bestätigt, dass 78 % der neuen FTTH-Implementierungen Sockel für unterirdische Netzwerke verwenden. Diese Wahl spart Geld im Vergleich zu Luftlösungen. Sockel ermöglichen Technikern einen einfachen Zugang und schützen gleichzeitig die Ausrüstung. Abschließbare Abdeckungen und manipulationssichere Siegel erfüllen Industriestandards wie Telcordia GR-3120 .
Ich arbeite seit Jahren mit diesen Sockeln. Meiner Erfahrung nach sind sie die unbesungenen Helden der Glasfasernetze. Sie bekommen nicht viel Aufmerksamkeit, aber ohne sie würden unsere Internetverbindungen viel häufiger ausfallen.
In diesem Artikel werden die technischen Details der Top-Hersteller erläutert. Es wird Telekommunikationsingenieuren und Netzwerkplanern helfen, gute Entscheidungen über den Einsatz zu treffen.
Kernkomponenten und technische Spezifikationen
Gute Sockel verwenden bestimmte Materialien und Designs. Das Gehäuse verfügt in der Regel über verzinkte Stahlrahmen mit UV-stabilisierten ASA-Polymerabdeckungen. Dadurch wird eine Vergilbung und Rissbildung nach jahrelanger Sonneneinstrahlung verhindert. Tests nach ASTM D4329 beweisen diese Haltbarkeit.
Spleißkassetten organisieren Fasern und schützen gleichzeitig vor scharfen Biegungen. CommScope stellt modulare Kassetten her, die 144 Fasern mit einem Biegeradius von 25 mm aufnehmen können. Farb-codierte Kanäle verhindern Mikrokrümmungen, die zu Signalverlusten führen.
Kabeleinführungspunkte verfügen über versiegelte Anschlüsse mit Neoprentüllen. Einige Sockel verfügen über Anschlüsse mit einem Durchmesser von 1,5 Zoll und der Schutzart IP68 zum Eintauchen. Das bedeutet, dass sie unter Wasser in 1 Meter Tiefe 30 Tage lang trocken bleiben.
Für die Erdung ist eine 6-AWG-Kupferverbindung zu einem Erdungsstab erforderlich. Der National Electrical Code Artikel 800.100 schreibt dies für den Blitzschutz vor. CommScope spezifiziert eine Impedanz von 25 Ohm für eine effektive Ableitung von Überspannungen.

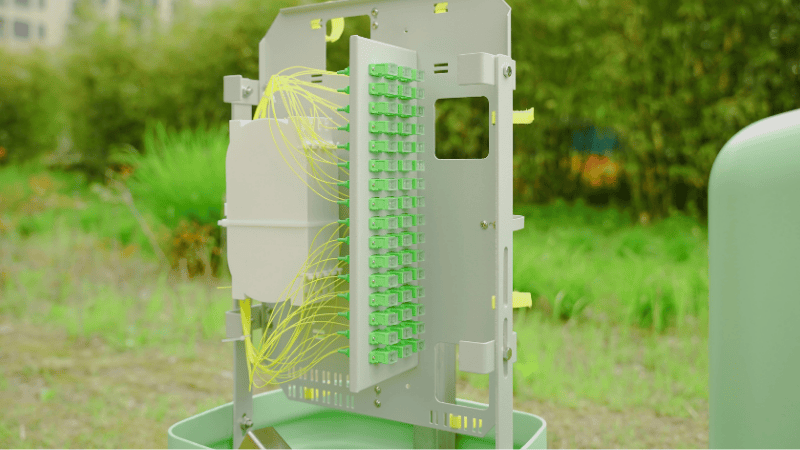

Der Innenraum ist wichtig. Das Mindestvolumen von 3,5 Kubikfuß bietet Platz für 144 Fasern plus 20 % zusätzlichen Platz für zukünftige Erweiterungen. Anschlussfelder verwenden ausschwenkbare-Designs mit Kabelführungsarmen. PEM-Feldstudien zeigen, dass dadurch die Installationszeit um 30 % verkürzt wird.
Die Betriebstemperaturen liegen zwischen -40 und +60 Grad. Dies gewährleistet Zuverlässigkeit in extremen Klimazonen wie kanadischen Wintern oder Arizona-Sommern.
Best Practices für die Installation im Untergrund
Eine gute Installation verhindert zukünftige Ausfälle. Beginnen Sie mit einem soliden Fundament. Einige Hersteller verlangen eine 12-Zoll-dicke Betonplatte mit einer Festigkeit von 4.000 psi über 6-Zoll-Kies. Dadurch wird ein Verrutschen in stark frequentierten Bereichen verhindert.
Die Vergrabungstiefe muss die Frostgrenzen überschreiten. In Gebieten, in denen der Frost 3 Fuß erreicht, graben Sie 42 Zoll tief. Die Leitungsführung erfordert eine sorgfältige Planung. Verwenden Sie 2-Zoll-PVC-Rohre mit einem Mindestbiegeradius von 10x. Ein 20-Zoll-Sweep verhindert Faserschäden.
Mit Sand-gefüllte Gräben schützen Kabel vor scharfen Steinen. Bewahren Sie zusätzliche Fasern in spiralförmigen Schleifen im Sockel auf. Vermeiden Sie enge Spulen. Halten Sie zehn bis zwölf Fuß Spielraum für zukünftige Reparaturen ohne Stress ein.
Verschließen Sie die Leitungseinführungen zunächst mit Butylkautschukband. Fügen Sie Silikondichtmittel hinzu, um einen sekundären Schutz gegen starken Regen zu gewährleisten. Beschriften Sie Fasern nach TIA-606-C-Standards. Farbcodierte Tags mit Codes wie „R1A-01-05“ verkürzen die Fehlerbehebungszeit um 45 %.
Stellen Sie vor dem Nachfüllen sicher, dass der Erdungswiderstand unter 5 Ohm bleibt. Verwenden Sie einen 4-Punkt-Kelvin-Tester gemäß den IEEE 80-Anforderungen. Befolgen Sie stets die OSHA-Sicherheitsregeln für tiefe Ausgrabungen.
Ich erinnere mich an eine Installation, bei der wir diese Schritte nicht sorgfältig befolgt haben. Nach dem ersten Winter mussten wir das gesamte Fundament erneuern, weil der Frost den Sockel aus der Ausrichtung gedrängt hatte. Dieser Fehler kostete zwei Tage Arbeit und zusätzliches Material.
Wetterfestigkeit und Umweltbeständigkeit
Sockel müssen rauen Bedingungen standhalten. Dual-Dichtungssysteme kombinieren Silikon-O-Ringe und Kompressionsverschlüsse. Einige Hersteller testen diese nach IP68-Standards auf 100 % Wasserausschluss in 1 Meter Tiefe für 72 Stunden.
Die UV-Beständigkeit wird durch ASA-Polymerabdeckungen mit 3 % Ruß erreicht. Dadurch werden 90 % des UV-Abbaus nach 5.000 Stunden beschleunigter Bewitterung blockiert.
Das Wärmemanagement nutzt passive Lüftungsschlitze mit 5-Mikrometer-Maschenfiltern. Einige Designs gleichen Innen- und Außendruck aus, ohne Feuchtigkeit eindringen zu lassen.
Der Korrosionsschutz beruht auf feuerverzinkten Stahlrahmen. Eine 1,5 mm dicke Zinkbeschichtung entspricht den ASTM A123-Standards. Pulverbeschichtete Polymerabdeckungen bestehen 1.000-Stunden-Salzsprühtests.
Materialien bleiben bei -40 Grad flexibel, ohne zu reißen. Einige Hersteller testen 200 Gefrier-Tau-Zyklen zwischen -30 Grad und +50 Grad.
Bei Installationen an der Bordsteinkante-ist die Schlagfestigkeit wichtig. Einige Polymerabdeckungen überstehen Stöße von 30 Pfund an Ecken. Trockenmittelbehälter mit Feuchtigkeitsanzeige kontrollieren die Kondensation. Entwässerungslöcher in Abständen von 0,5 Zoll verhindern die Ansammlung von Feuchtigkeit.
Der Bericht von CommScope aus dem Jahr 2024 zeigt eine Ausfallrate von nur 0,2 % bei 50.000 Sockeln in Alaskas -50-Grad-Umgebungen.
Lösungen für das Fasermanagement mit hoher-Dichte
Städtische Einsätze erfordern eine effiziente Raumnutzung. Die stapelbaren Tabletts von CommScope ermöglichen eine Kapazität von 288-Fasern durch vertikales Stapeln. Werkzeuglose Zugangsplatten verkürzen die Spleißzeit um 25 %.
Integrierte Kabelführungskanäle führen Fasern mit präzisen Biegeradien. Einige Pfade verfügen über 0,25-Zoll-Führungen, um Signalverluste zu verhindern. Die farblich gekennzeichnete Organisation folgt den TIA-598-C-Standards. Blaue Etiketten kennzeichnen Feeder-Fasern; Orange markiert Verteilungsfasern.
Vor-gedruckte Etiketten reduzieren Technikerfehler um 35 %. Spiralförmige Faserschlaufen mit einem Durchmesser von 12 Zoll vermeiden Spannungspunkte. GR-3120-Tests zeigen einen Signalverlust von weniger als 0,05 dB nach 10.000 Biegungen.
Die Faserdichte erreicht ihren Maximalwert bei 1,5 Fasern pro Kubikzoll, bevor die Signale durch Übersprechen beeinträchtigt werden. Einige Designs umfassen abnehmbare Platten zum späteren Hinzufügen von 48 Fasern. Diese zukunftssicheren Netzwerke-können nicht vollständig ersetzt werden.
Integrierte-Spleißkassetten mit Kabelarmen vereinfachen die Arbeit vor Ort. Bei einigen Premium-Modellen sind Hackmesser und Werkzeuge im Sockel untergebracht. Tests im Jahr 2025 bestätigten eine Signalintegrität von 99,8 % bei 288 Fasern bei 40 Grad Hitze.
Herstellervergleich und Beschaffung

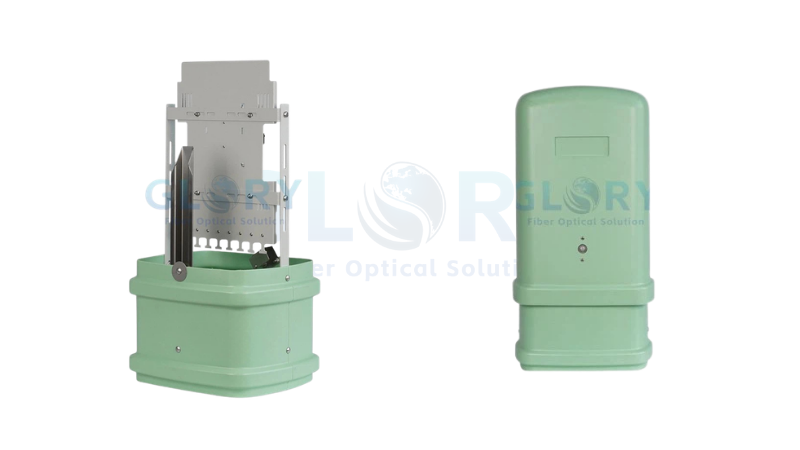

Die Wahl des richtigen Sockels erfordert einen technischen Vergleich. Gloryoptic verwendet verzinkte Stahlrahmen der Stärke 14- (0,078 Zoll dick). Andere Unternehmen bieten leichteres 16-Gauge-Polymer (0,065 Zoll) an. Einige bieten Hybrid-Stahl-Polymer für eine Gewichtsreduzierung von 15 %.
Die Garantien variieren erheblich. CommScope bietet 10 Jahre Vollversicherung inklusive Arbeitskosten. Andere sehen eine Laufzeit von 5 Jahren mit Ausnahmen für Umweltschäden vor.
Die Lieferzeiten variieren. Lagermodelle werden innerhalb von 5–7 Werktagen versendet. Benutzerdefinierte Konfigurationen dauern 12–14 Wochen.
Die Preise reichen von 650–850 für Großbestellungen bis zu 850–1.200 für Premium-Modelle. Auch die Qualität des Supports ist unterschiedlich. Einige Unternehmen bieten rund um die Uhr technische Hilfe mit einer Antwortzeit von zwei-Stunden. Andere bieten Support nur während der Geschäftszeiten an.
Alle großen Hersteller erfüllen die Telcordia GR-3120-Standards. Nur einige legen dem Versand vollständige IP68-Testberichte bei.
Fordern Sie vor dem Kauf Mustergeräte an. Überprüfen Sie die Materialstärke mit einem Messschieber. Bestätigen Sie, dass die Garantie bestimmte Bedingungen wie Salzsprühnebel abdeckt.
Aufgrund meiner Erfahrung bei der Zusammenarbeit mit verschiedenen Herstellern habe ich festgestellt, dass die teuerste Option nicht immer die beste ist. Manchmal bieten Mittelklasseprodukte die beste Balance zwischen Funktionen, Haltbarkeit und Kosten für bestimmte Anwendungen.
Wartung und Langlebigkeit in rauen Klimazonen
Regelmäßige Wartung verlängert die Lebensdauer. Untersuchen Sie Robben vierteljährlich in Wüsten wie Arizona. Prüfen Sie in feuchten Gebieten wie Florida alle zwei Monate.
Reinigen Sie die Innenteile mit 99 %igem Isopropylalkohol und fusselfreien Tüchern. Verwenden Sie Druckluft unter 30 PSI, um störende Fasern zu vermeiden. Ersetzen Sie die Dichtungen alle fünf Jahre oder wenn die Risse größer als 0,5 mm sind.
Verwenden Sie nur Originalteile des Herstellers, um die Schutzart IP68 aufrechtzuerhalten. Überprüfen Sie in tropischen Gebieten vierteljährlich die Trockenmittelkanister. Ersetzen Sie sie, wenn die Feuchtigkeitsanzeigen blau werden.
Reparieren Sie rissige Abdeckungen sofort mit Originalteilen. . 72 % der Ausfälle vor Ort sind auf unsachgemäße provisorische Reparaturen zurückzuführen. Fügen Sie bei Einsätzen in der Arktis Wärmeisolationsauskleidungen hinzu. Erhöhen Sie die Reinigung von Abflusslöchern in Monsunregionen.
Protokollieren Sie alle Wartungsarbeiten mit Fotos in digitalen Asset-Systemen. Daten aus dem Jahr 2026 zeigen, dass 92 % von 10,000+ Einheiten bei richtiger Pflege über 15 Jahre halten.
Ich habe Sockel gesehen, die bei guter Wartung 20 Jahre gehalten haben, und andere, die aufgrund von Vernachlässigung innerhalb von 5 Jahren versagt haben. Der Unterschied liegt immer in regelmäßigen Inspektionen und rechtzeitigen Reparaturen.
Zukünftige Trends und Innovation
Neue Entwicklungen verbessern die Standfähigkeiten. Der Prototyp 2026 von CommScope fügt IoT-Sensoren für die Echtzeitüberwachung von Temperatur und Luftfeuchtigkeit hinzu. Warnungen verhindern Ausfälle, bevor sie auftreten.
Einige Produktlinien von 2027 verwenden 40 % recycelte Polymere, ohne dass die UV-Beständigkeit verloren geht. Andere 2026-Modelle unterstützen 10 Gbit/s Small-Cell-Backhaul für 5G-Netzwerke.
Durch modulare Erweiterungssysteme können Netzwerke von 144 auf 288 Fasern wachsen, ohne dass ein vollständiger Austausch erforderlich ist. Dadurch werden die Lebenszykluskosten um 30 % gesenkt.
Standardisierungsbemühungen wie MEF 3.0 schaffen universelle Montageschnittstellen. Dies vereinfacht die Bereitstellung mehrerer-Anbieter.
Der Markt für Glasfaserkomponenten wächst rasant. Berichten zufolge wird es bis 2025 36,69 Milliarden US-Dollar erreichen, was einer jährlichen Wachstumsrate von 9,8 % entspricht. Dieses Wachstum treibt Innovationen in der Sockeltechnologie voran.
Proaktive Dichtungsprüfungen senken die langfristigen Kosten um 22 % im Vergleich zu reaktiven Reparaturen. Während sich Netzwerke in Richtung 10G PON und 5G-Advanced weiterentwickeln, bleiben Sockel eine wichtige Infrastruktur.
Bis 2026 und darüber hinaus wird sich die Innovation auf Dichte, Widerstandsfähigkeit und Nachhaltigkeit konzentrieren. Allein der Markt für verteilte Glasfasersensoren wird voraussichtlich von 1,32 Milliarden im Jahr 2025 auf 2,28 Milliarden im Jahr 2030 . wachsen. Dies zeigt, wie wichtig Überwachungsfunktionen werden.
Meiner Meinung nach liegt die Zukunft der Sockel in intelligenteren, vernetzteren Designs. Die Zeiten der passiven Gehäuse sind vorbei. Bald wird jeder Sockel ein Überwachungspunkt im Netzwerk sein und Echtzeitdaten über Leistung und Umgebungsbedingungen liefern.
