Einführung: Jenseits des Datenblatts
Vergessen Sie abstrakte Geschwindigkeitsversprechen. In einem Live-Rechenzentrum geht es bei der Verkabelung nicht um die theoretische Bandbreite; Es geht um die physische Realität von Wärme, Raum und menschlichen Händen. Die alten Regale mit Einzelfaser-Patchkabeln, ein bunter, aber chaotischer Wald, führten zu Engpässen, die wir uns nicht leisten konnten. Ich habe gesehen, wie Techniker eine halbe Stunde damit verbrachten, einen einzelnen Fehler in diesem Labyrinth aufzuspüren, während ein Systemalarm schrillte. Die Umstellung auf strukturierte, hochdichte Verkabelung mit MTP/MPO-Systemen und modularen Panels war nicht nur ein Upgrade; Es war ein Übergang vom handwerklichen Handwerk zur wiederholbaren, zuverlässigen Technik. Dies ist die Grundlage, die 40G, 100G und den Weg darüber hinaus nicht nur möglich, sondern auch beherrschbar macht.
MTP/MPO: Nicht nur ein Verbindungsstück, eine Philosophie

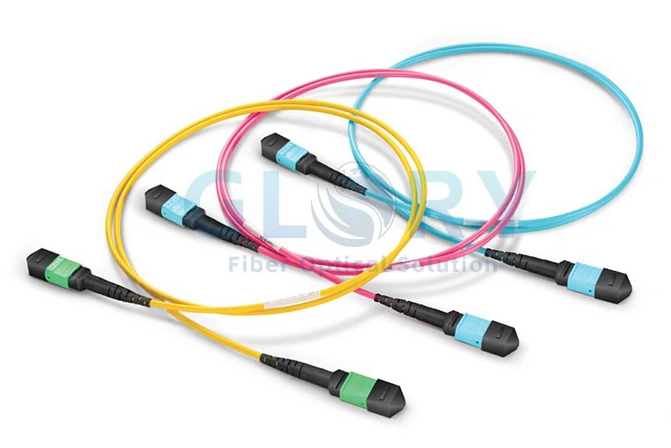

Wenn man einen MTP/MPO-Stecker als „dichten“ Stecker bezeichnet, wird er unterbewertet. Es ist ein System im Stecker. Mit der Aufnahme von 12, 16 oder 24 Fasern in einem Gehäuse, das nicht viel größer als ein Standard-SC ist, stellt es einen grundlegenden Designwechsel dar. Der Unterschied ist wichtig: MPO ist der generische Standard (Multi-Fiber Push-On), während MTP eine spezifische, überlegene Implementierung von US Conec ist, die für ihre Präzision und Haltbarkeit bekannt ist-ein Detail, das bei Tausenden von Steckzyklen von entscheidender Bedeutung ist.
Der reale-Weltvorteil liegt nicht nur in der Dichte; es ist Vorhersehbarkeit. Bei einer 100G-SR4-Bereitstellung, die 8 Glasfasern erfordert, müssen Sie nicht mehr vier separate LC-Duplex-Paare handhaben, kennzeichnen und weiterleiten. Sie bearbeiten ein Objekt. Bei einem Einsatz um 3 Uhr morgens, wenn das Koffein nachlässt, ist die Reduzierung des Fehlerpotenzials spürbar. Die werkseitig-konfektionierten Stammkabel, die diese Anschlüsse verwenden, werden mit geprüften, polierten Enden geliefert. Ich erinnere mich an ein Projekt, bei dem wir 144 Fasern zwischen den Stockwerken verlegt haben und dabei zwölf 12-Faser-MTP-Trunks verwendet haben. Was für zwei Ingenieure eine Woche Abschlussarbeit gewesen wäre, wurde an einem Nachmittag erledigt. Bei der Zeitersparnis ging es nicht nur um die Arbeit; Es ging darum, umsatzgenerierende Geräte schneller online zu bringen.
Patchpanels: Wo das System seinen Unterhalt verdient
Ein Patchpanel wird oft als passives Stück Metall angesehen. In der Praxis ist es das zentrale Nervensystem Ihrer physischen Schicht. Der Unterschied zwischen einem Standard-LC-Panel und einem modularen Panel mit hoher -Dichte ist der Unterschied zwischen einem statischen Bücherregal und einer Bibliothek mit Schiebeleiter. Letzteres ist für den aktiven, dauerhaften Gebrauch konzipiert.
Die entscheidende Komponente ist die Kassette bzw. das Modul. Dies ist der Übersetzer zwischen dem High-{1}}Density-Backbone und der Gerätewelt. Eine einzelne Kassette nimmt beispielsweise einen 12-Faser-MTP auf der Rückseite auf und bietet auf der Vorderseite 6 Duplex-LC-Ports. Die Wahl hier ist strategisch. Ein festes-Anschlussfeld hält Sie fest. Ein modulares System eines Anbieters wie Panduit oder Corning ermöglicht Ihnen die Anpassung. Müssen Sie für ein älteres Speicherarray von LC auf SC umsteigen? Tauschen Sie die Kassette aus. Müssen Sie für zukünftiges 400G auf ein 24-Glasfaser-Backbone upgraden? Der Rahmen bleibt; Sie ändern die Interna. Ich habe die Kosteneinsparungen dieses Ansatzes aus erster Hand bei einem schrittweisen Upgrade miterlebt, bei dem bestehende Panelrahmen drei Generationen der Technologieaktualisierung überstanden haben.
Polarität: Die Silent-Installer-Falle
Polarität ist der am häufigsten missverstandene und verpfuschte Aspekt des MPO-Einsatzes. Das Konzept ist einfach: Licht muss von einem Tx-Port an einem Ende zu einem Rx-Port am anderen Ende übertragen werden. Mit 12 identischen Fasern in einem Stecker ist dazu ein bewusstes Crossover-Schema erforderlich, das in TIA-568 als Methoden A, B und C definiert ist.
Die Theorie ist klar; In der Praxis passieren Fehler. Die Falle ist Inkonsistenz. Möglicherweise kaufen Sie Stammkabel der Methode B, installieren aber versehentlich Kassetten des Typs A. Die Verbindung wird unterbrochen und der Fehler ist für das Auge unsichtbar. Ich habe einmal einen frustrierenden Tag damit verbracht, Fehler bei einer neuen 40G-Verbindung zu beheben, und musste dann feststellen, dass die Polarität an der Kassette vertauscht war, weil der Installateur den auf dem Gehäuse eingestanzten Typ nicht überprüft hatte.
In der Praxis hat sich Methode B aufgrund ihrer Einfachheit als De-facto-Standard herausgestellt: Der „Flip“ wird einmal im Hauptkabel durchgeführt. Patchkabel sind immer gerade-durchgehend. Diese Konsistenz reduziert die kognitive Belastung. Es gilt die absolute Regel: Bevor Sie etwas anschließen, überprüfen Sie die Methode auf dem Hauptkabeletikett, der Kassette und Ihrem Designdokument. Ihr Belichtungsmesser wird es Ihnen danken.
Integration: Ein Blick aus der Schublade
Lassen Sie uns eine echte Bereitstellungssequenz durchgehen, so wie sie tatsächlich abläuft. Sie verbinden eine neue Reihe von Top-of-Rack-Switches mit einem 30 Meter entfernten Kernaggregationspanel.
Zuerst installieren Sie die Patchpanel-Rahmen mit hoher -Dichte an beiden Standorten. Anschließend ziehen Sie die vor-konfektionierten MTP-Trunkkabel-dies sind dicke, robuste Kabel mit schützenden Zugösen. Sie verlegen sie durch eine Deckenwanne oder einen Unterbodenkanal und verbinden dabei die Rückseite von Panel A mit der Rückseite von Panel B. Dies ist Ihr permanentes, geschütztes Rückgrat. Keine Fusionsspleißgeräte vor Ort.
Als nächstes bestücken Sie die Panels mit Kassetten, die der von Ihnen gewählten Polarität entsprechen. Sie hören ein kräftiges Klicken, wenn der MTP-Stecker hinten in die Kassette einrastet. Auf der Vorderseite befindet sich nun eine übersichtliche, beschriftete Reihe von LC-Anschlüssen. Schließlich verwenden Sie kurze, farb-codierte LC-Duplex-Patchkabel, um diese Front-Ports mit den spezifischen Switch- oder Server-Ports zu verbinden. Der gesamte Link ist jetzt live.
Die betrieblichen Vorteile sind tiefgreifend. Die Fehlerbehebung erfolgt isoliert: Wenn eine Verbindung ausfällt, tauschen Sie zuerst das kurze, zugängliche Front-{1}End-Patchkabel aus. Die Skalierung ist logisch: Das Hinzufügen eines neuen Switches bedeutet, dass mehr Ports auf einer vorhandenen Kassette verwendet oder eine neue eingebaut wird. Das Kabelmanagement ist inhärent und kein nachträglicher Einfall. Der Luftstrom, der bei der Verkabelung oft nachträglich berücksichtigt wird, verbessert sich erheblich, da die dicken, permanenten Kabelkanäle sauber nach hinten verlegt werden und an der Vorderseite nur die notwendigen kurzen Jumper verwendet werden.
Umsetzung: Lehren aus der Praxis
Auf dem Papier zu planen ist eine Sache; Die Installation in einem überfüllten, lauten Rechenzentrum ist eine andere. Folgendes hat sich über Jahre hinweg als nicht-verhandelbar erwiesen:
Entwerfen Sie mit Slack, nicht nur mit Platz
Lassen Sie 70 % der Paneele ausfüllen, entwerfen Sie aber auch explizite Durchhangsschlaufen für Hauptkabel. Eine ordentlich aufgerollte und im Vertikalmanager gesicherte Serviceschleife schützt Sie vor künftigen Rackbewegungen oder versehentlichem Ziehen.
Polarität als Religion
Dokumentieren Sie Ihre gewählte Methode (auch hier wird B empfohlen) im Run Book. Beschriften Sie dann jedes Hauptkabelende und jedes Kassettenfach physisch mit „Methode B“ und verwenden Sie dazu einen Permanentmarker. Visuelle Redundanz verhindert Fehler.
Der Biegeradius ist ein Gesetz, keine Richtlinie
Scharfe Biegungen verursachen einen Verlust durch „Makro-Biegung“. Ich habe Verbindungen getestet, die zwar bestanden haben, sich aber am Rand befanden, weil ein Kofferraum zu fest um die Ecke gespannt war. Verwenden Sie überall glatte-Radiusmanager.
Etikett für die nächste Person, nicht für Sie
Befolgen Sie TIA-606-C. Ihre Etiketten sollten während einer Krise um 2 Uhr morgens für jemanden klar sein. Geben Sie Quell-Rack, Ziel-Rack und Schaltkreis-ID an. Ein einfaches gedrucktes Etikett ist besser als handgeschriebenes Klebeband.
Staubkappen bleiben bis zum Anschließen angebracht
Das Innere einer unbenutzten MTP-Ferrule ist ein Magnet für Staub und Flusen. Ich habe eine Flasche Druckluft und eine Schachtel Reinigungsstäbchen in meinem Werkzeugkasten. Jeder Steckverbinder wird vor dem Zusammenstecken mit einem Taschenspiegel geprüft.-keine Ausnahmen.
Alles testen, nichts annehmen
Basistests mit einem Optical Loss Test Set (OLTS) sind nach-der Installation obligatorisch. Testen Sie aber auch nach jeder Neukonfiguration. Das häufigste Problem nach -Änderungen ist kein Bruch, sondern ein durch die Handhabung verschmutzter Stecker. Dokumentieren Sie die Verlustwerte; Sie sind Ihre Basis für zukünftige Diagnosen.
Durch diesen Ansatz wird die Verkabelung von einem notwendigen Kostenfaktor zu einem strategischen Vermögenswert. Es ist ein System, das die Zwänge der Physik, die Fehlbarkeit menschlicher Bediener und die Unvermeidlichkeit von Veränderungen anerkennt. Das Ziel besteht heute nicht nur darin, Punkt A mit Punkt B zu verbinden, sondern eine physikalische Schicht aufzubauen, die auch für den nächsten Techniker, der die Racktür öffnet, klar, anpassungsfähig und zuverlässig bleibt.
