Die MPO-Glasfaser-Patchfelder der GL-MP6- und GL-MPB6-Serie mit vor-konfektioniertem modularen Kassettensystem verfügen über modulare Designs und ausziehbare mechanische Strukturen vorne und hinten. Dies sind die größten Merkmale, die dieses Produkt von Konkurrenzprodukten, einschließlich Rapid, unterscheiden
Bereitstellung, schnelle Reaktion und genaue Fehlerbehebung. Der optionale LC-Adapter unterstützt bis zu 1U-144F, 2U-288F und 4U-576F und der optionale CS-Adapter unterstützt bis zu 1U-216F.

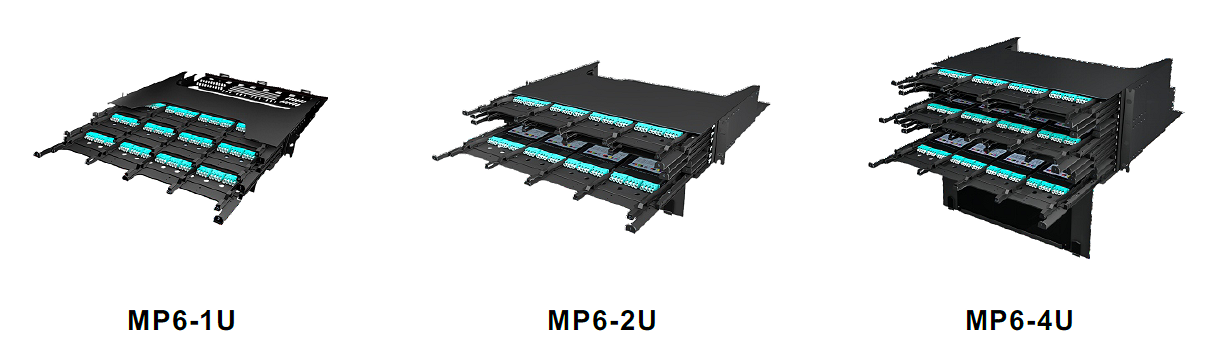

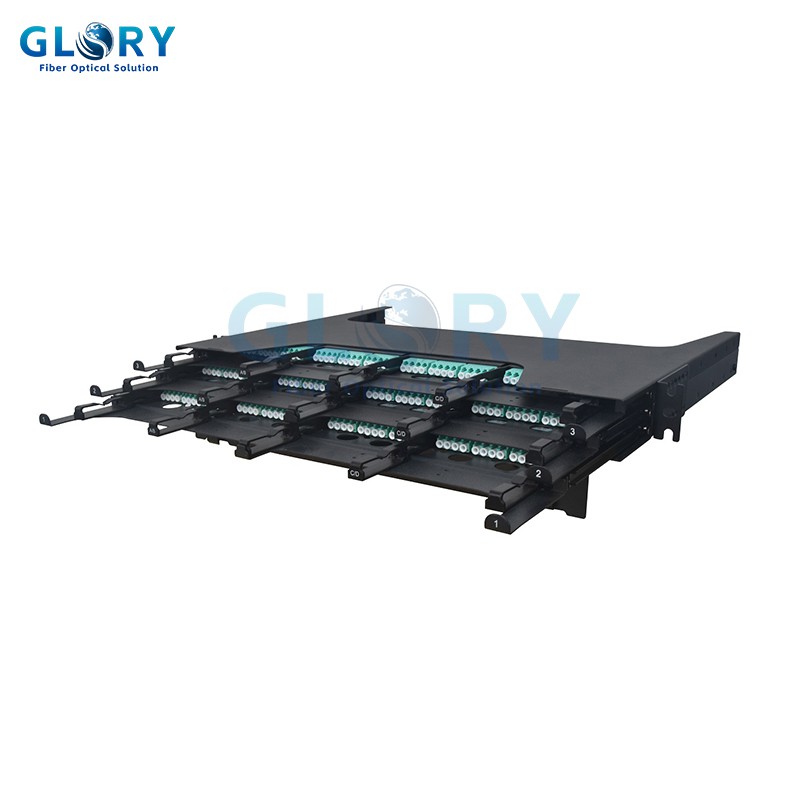

Produktmodell und Aussehen
Merkmale
Hohe Leistung
•Modularer Aufbau, durch Schienen ausziehbar
•Jede Etage kann 4 oder 6 Kassetten installieren
•Bietet Funktionen zur Kabelführung vorne und hinten
Hohe Dichte
•1 HE unterstützt bis zu 144-Kern-LC- oder 216-Kern-CS-Verbindungen
•2U unterstützt bis zu 288-Core-LC und 4U unterstützt 576-Core-LC-Verbindungen.
•1 HE unterstützt MPO/MTP-Zugriff mit bis zu 1728 Kernen
Hohe Flexibilität
•Unterstützung der MTP/MPO-MTP/MPO-Konvertierung
•Optionale MTP/MPO/LC/CS-Verbindung
•Unterstützt das Spleißen von Pigtails

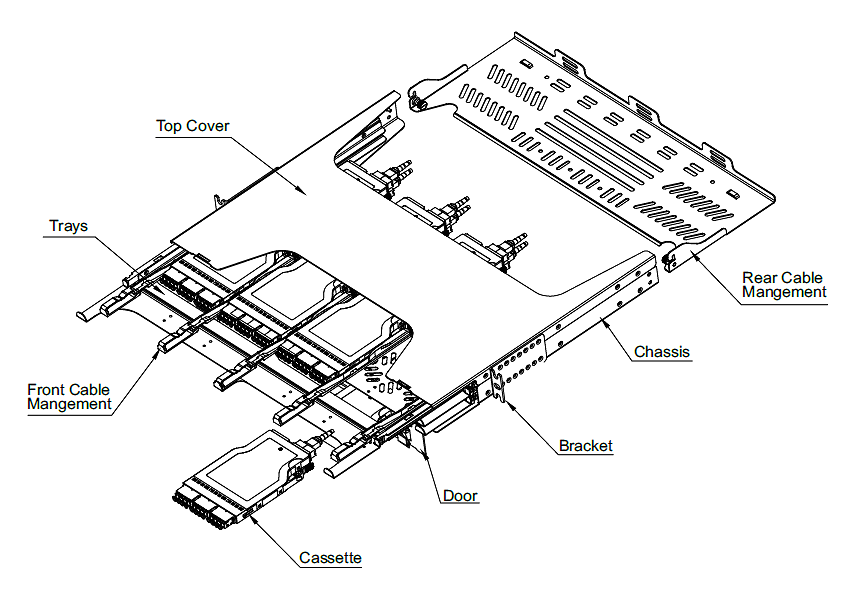

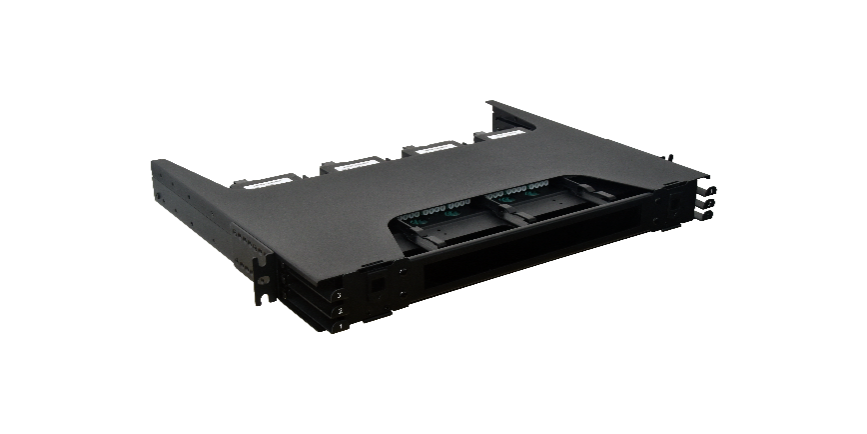

Patchpanel-Struktur
Spezifikationen
|
Artikelname |
MPO-Faser-Patchpanel GL-MP6 vor-konfektioniertes modulares Kassettensystem |
|
Betriebstemperatur |
-40 Grad ~ +75 Grad |
|
Lagertemperatur |
-40 Grad ~ +75 Grad |
|
Relative Luftfeuchtigkeit |
Kleiner oder gleich 85 % (+30 Grad) |
|
Atmosphärendruck |
70 kPa ~ 106 kPa |
|
Schrankmaterial |
Kaltgewalzte Stahlplatte |
|
Abmessungen (BxTxH) |
482,8 mm × 350 mm × 1/2/4 HE (mit Heckklappe: 497 mm) |
|
Faseranzahl (LC-Adapter) |
1U:144F |
|
2U:288F |
|
|
4U:576F |
|
|
Faseranzahl (CS-Adapter) |
1U:216F |
|
Faseranzahl (MPO-Adapter) |
1U:1728F/1U:864F |
|

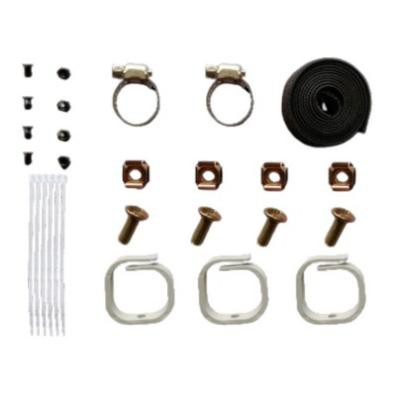

Zubehör |
|
|
|
Krawatten × 6 Stück |
|
Reifenzange × 2 Stück |
|
|
Schlauchschelle × 2 Stück |
|
|
1 Meter Zauberband × 1 Stück |
|
|
M6-Schrauben und Schraubenmuttern × 4 Stück |
|
|
Link-Tag × 1 Stück |
|
|
Kabelführungshalterung × 3 Stück |
|
|
M3-Schrauben und Muttern × 3 Stück |
|
Kassetten für MPO-Glasfaser-Patchpanel sind für optimiertes Kabelmanagement, Plug{0}}and-, schnelle Bereitstellung, erhöhte Flexibilität und Verwaltbarkeit sowie reduzierte Installationskosten konzipiert. Die Modelle wie folgt:

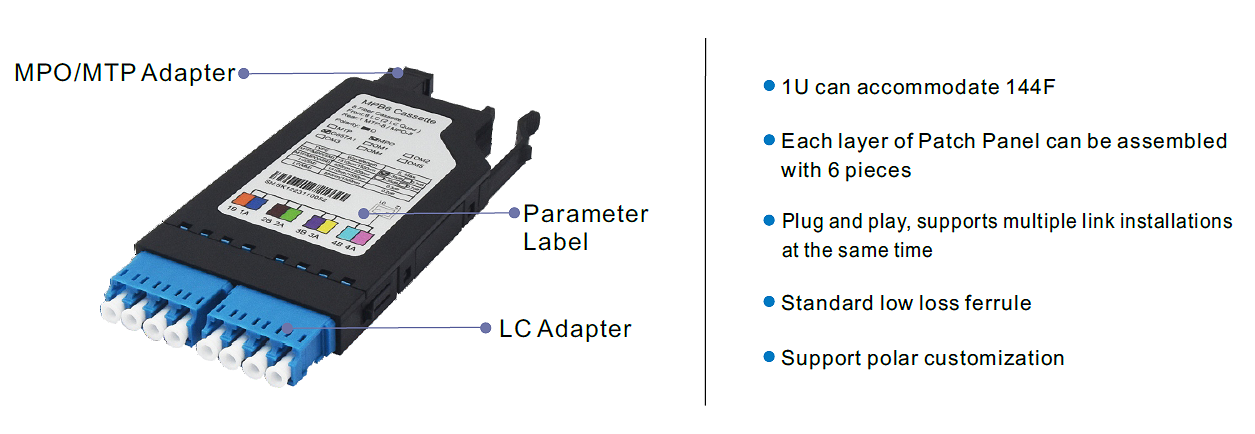

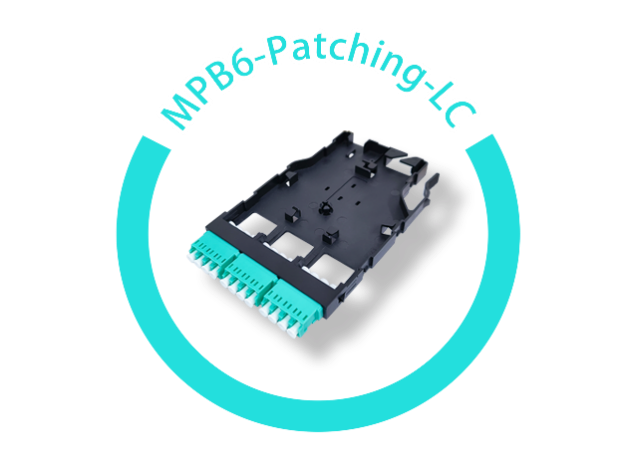

GL-MPB6-Kassetten (8F-LC-Kassetten)
|
Produktspezifikationen |
|
|
Faseranzahl |
8F |
|
Fasertyp |
G657A1,OM3,OM4,OM5 |
|
Fasermodus |
SM/MM |
|
Polaritätstyp |
Typ B |
|
Material |
Plastik |
|
Frontstecker |
SM:LC-UPC/APC(UPC:Blau/APC:Grün) |
|
MM:LC-UPC(OM3:Aqua/OM4:Violett/OM5:Limettengrün) |
|
|
Hinterer Anschluss |
SM:MPO/MTP-APC männlich |
|
MM:MPO/MTP-UPC männlich |
|
|
Abmessungen (BxTxH) |
60 mm × 105 mm × 11,4 mm (ohne Adapter) |
|
Leistungseigenschaften |
|
|
Frontstecker Einfügedämpfung |
SM:UPC Kleiner oder gleich 0,3 dB;APC Kleiner oder gleich 0,3 dB |
|
MM:UPC Kleiner oder gleich 0,2 dB |
|
|
Rückflussdämpfung des Frontsteckers |
SM:UPC größer oder gleich 50 dB,APC größer oder gleich 60 dB;MM:UPC größer oder gleich 35 dB |
|
Hinterer Anschluss Einfügedämpfung |
SM:UPC Kleiner oder gleich 0,35 dB(LL) |
|
MM:UPC Kleiner oder gleich 0,35 dB(LL) |
|
|
Rückflussdämpfung des hinteren Anschlusses |
SM:APC größer oder gleich 50 dB;MM:UPC größer oder gleich 35 dB |

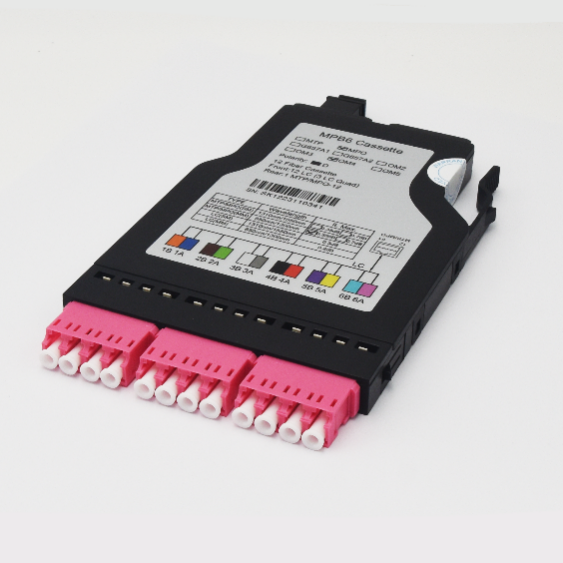

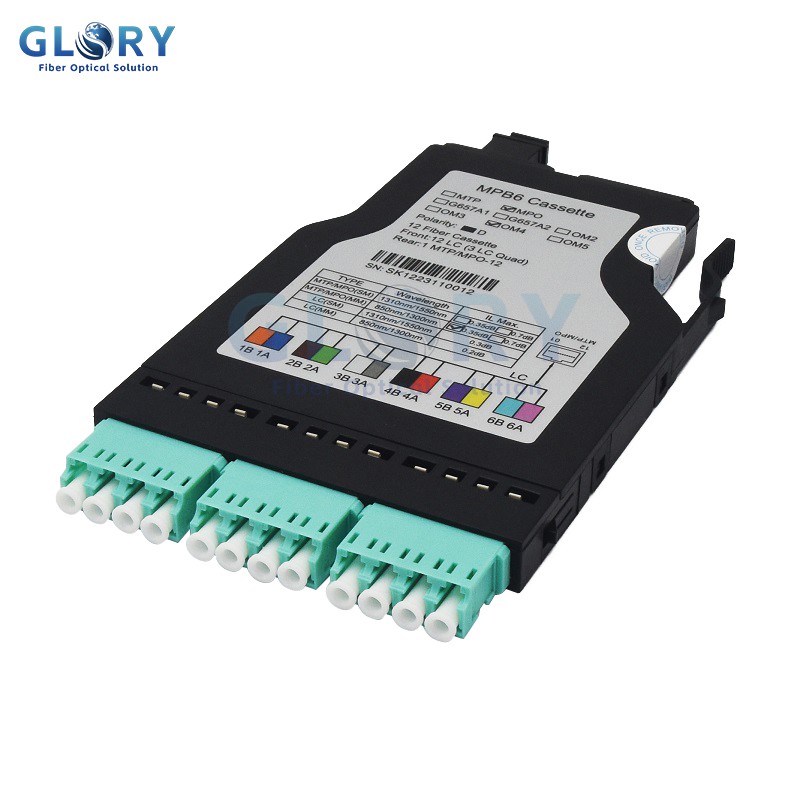

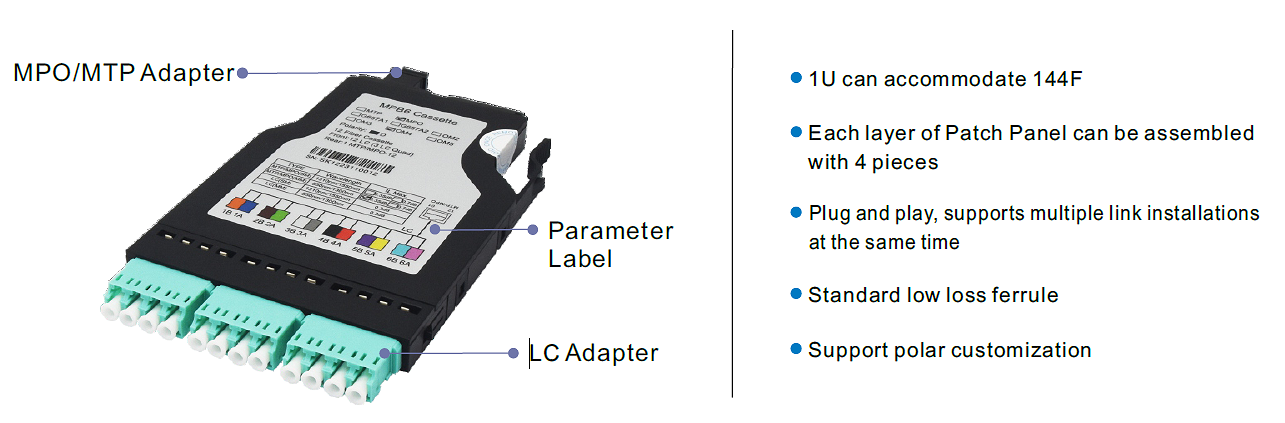

GL-MPB6-Kassetten (12F-LC-Kassetten)
|
Produktspezifikationen |
||
|
Faseranzahl |
12F |
|
|
Fasertyp |
G657A1,OM3,OM4,OM5 |
|
|
Fasermodus |
SM/MM |
|
|
Polaritätstyp |
Typ A |
|
|
Material |
Plastik |
|
|
Frontstecker |
SM:LC-UPC/APC(UPC:Blau/APC:Grün) |
|
|
MM:LC-UPC(OM3:Aqua/OM4:Violett/OM5:Limettengrün) |
||
|
Hinterer Anschluss |
SM:MPO/MTP-APC männlich |
|
|
MM:MPO/MTP-UPC männlich |
||
|
Abmessungen (BxTxH) |
90 mm × 130 mm × 11,4 mm (ohne Adapter) |
|
|
Leistungseigenschaften |
||
|
Frontstecker Einfügedämpfung |
SM:UPC Kleiner oder gleich 0,3 dB;APC Kleiner oder gleich 0,3 dB |
|
|
MM:UPC Kleiner oder gleich 0,2 dB |
||
|
Rückflussdämpfung des Frontsteckers |
SM:UPC größer oder gleich 50 dB,APC größer oder gleich 60 dB;MM:UPC größer oder gleich 35 dB |
|
|
Hinterer Anschluss Einfügedämpfung |
SM:UPC Kleiner oder gleich 0,35 dB(LL) |
|
|
MM:UPC Kleiner oder gleich 0,35 dB(LL) |
||
|
Rückflussdämpfung des hinteren Anschlusses |
SM:APC größer oder gleich 50 dB;MM:UPC größer oder gleich 35 dB |
|

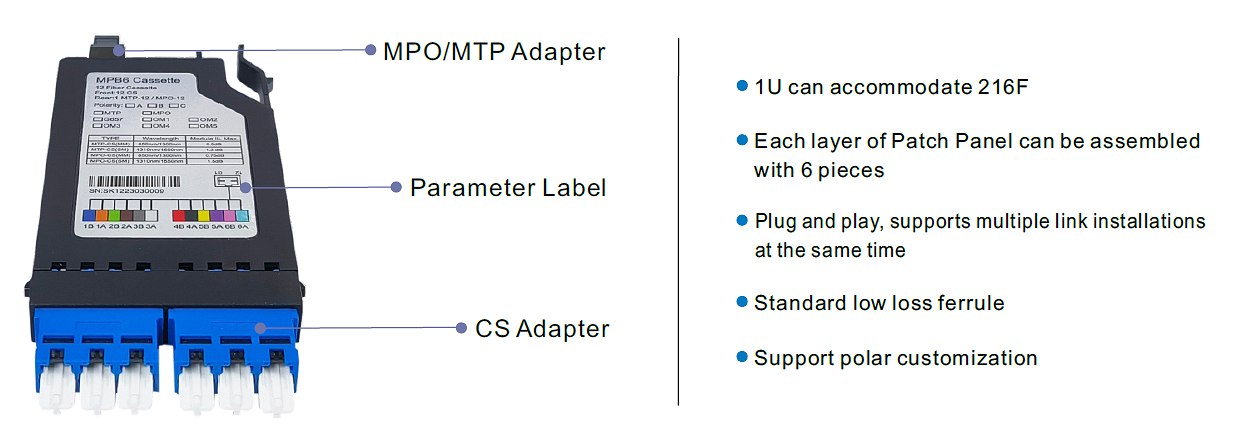

GL-MPB6-Kassetten (12F-CS-Kassetten)
|
Produktspezifikationen |
|
|
Faseranzahl |
12F |
|
Fasertyp |
G657A1,OM3,OM4,OM5 |
|
Fasermodus |
SM/MM |
|
Polaritätstyp |
Typ A |
|
Material |
Plastik |
|
Frontstecker |
SM:CS-UPC/APC(UPC:Blau/APC:Grün) |
|
MM:CS-UPC(OM3:Aqua/OM4:Violett/OM5:Limettengrün) |
|
|
Hinterer Anschluss |
SM:MPO/MTP-APC männlich |
|
MM:MPO/MTP-UPC männlich |
|
|
Abmessungen (BxTxH) |
60 mm × 105 mm × 11,4 mm (ohne Adapter) |
|
Leistungseigenschaften |
|
|
Frontstecker Einfügedämpfung |
SM:UPC Kleiner oder gleich 0,3 dB;APC Kleiner oder gleich 0,3 dB |
|
MM:UPC Kleiner oder gleich 0,2 dB |
|
|
Rückflussdämpfung des Frontsteckers |
SM:UPC größer oder gleich 50 dB,APC größer oder gleich 60 dB;MM:UPC größer oder gleich 35 dB |
|
Hinterer Anschluss Einfügedämpfung |
SM:UPC Kleiner oder gleich 0,35 dB(LL) |
|
MM:UPC Kleiner oder gleich 0,35 dB(LL) |
|
|
Rückflussdämpfung des hinteren Anschlusses |
SM:APC größer oder gleich 50 dB;MM:UPC größer oder gleich 35 dB |

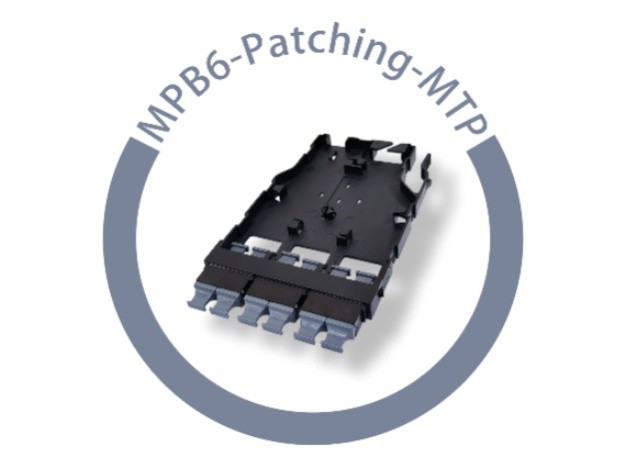

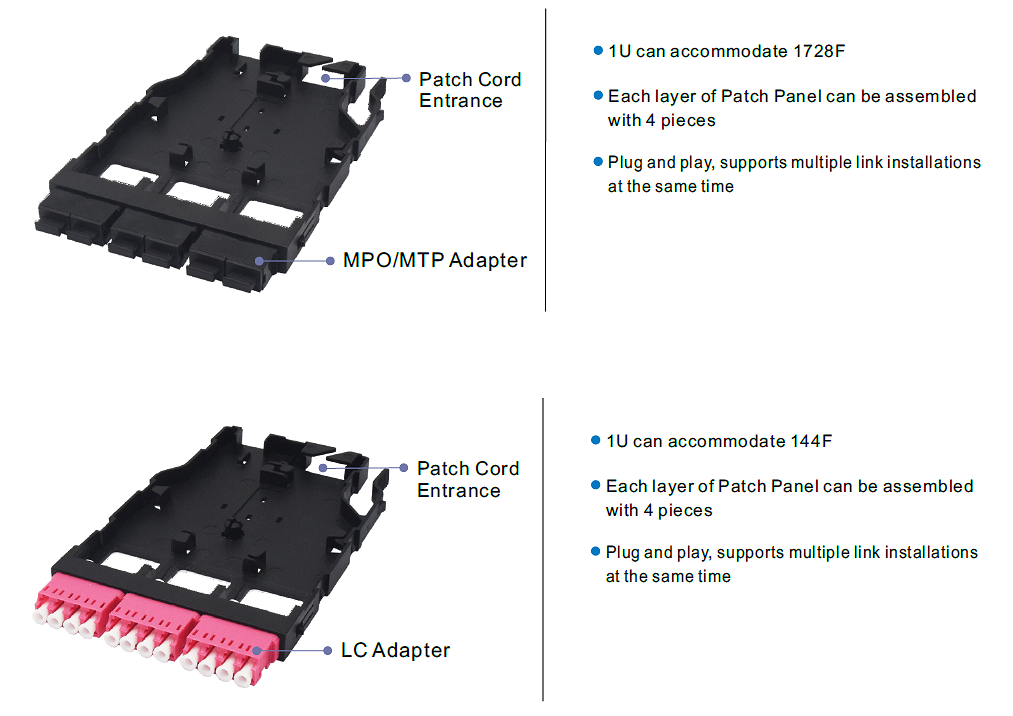

GL-MPB6-Kassetten (Kassettenbereich)
|
Produktspezifikationen |
|
|
Faseranzahl |
1728F/144F |
|
Fasertyp |
G657A1,OM3,OM4,OM5 |
|
Fasermodus |
SM/MM |
|
Material |
Plastik |
|
Frontadapter |
MPO/MTP/LC |
|
Abmessungen (BxTxH) |
90 mm × 130 mm × 11,4 mm (ohne Adapter) |

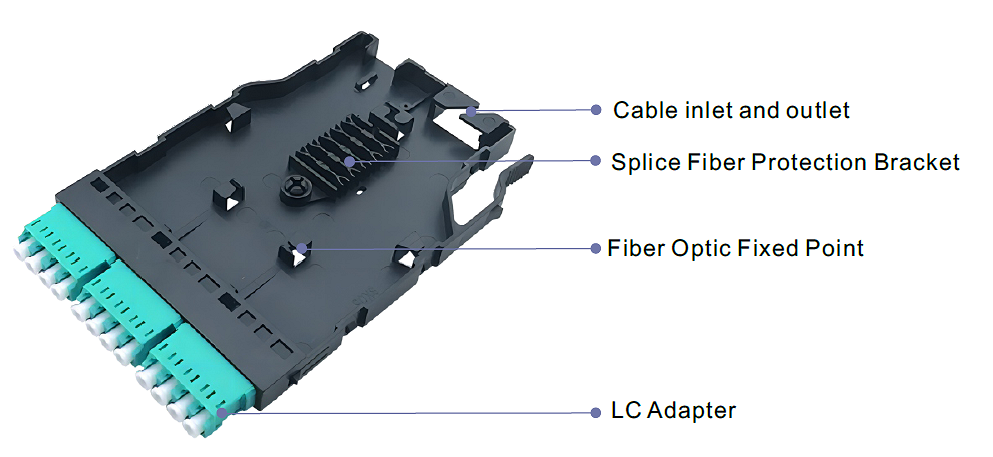

GL-MPB6-Kassetten (12F-LC-Spleißkassetten)
|
Produktspezifikationen |
|
|
Faseranzahl |
12F |
|
Fasertyp |
G657A1,OM3,OM4,OM5 |
|
Fasermodus |
SM/MM |
|
Material |
Plastik |
|
Frontstecker |
SM:LC-UPC/APC(UPC:Blau/APC:Grün) |
|
MM:LC-UPC(OM3:Aqua/OM4:Violett/OM5:Limettengrün) |
|
|
Abmessungen (BxTxH) |
90 mm × 130 mm × 11,4 mm (ohne Adapter) |
|
Leistungseigenschaften |
|
|
Frontstecker Einfügedämpfung |
SM:UPC Kleiner oder gleich 0,3 dB;APC Kleiner oder gleich 0,3 dB |
|
MM:UPC Kleiner oder gleich 0,2 dB |
|
|
Rückflussdämpfung des Frontsteckers |
SM:UPC größer oder gleich 50 dB,APC größer oder gleich 60 dB;MM:UPC größer oder gleich 35 dB |
Bestellinformationen für MPO-Glasfaser-Patchpanel
GL-Patch Panel-MP6
|
MP6 - EM - SP - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8 |
|
|
1-Modell |
MP6 |
|
2-Konfiguration |
EM:Leer |
|
3-Material |
SP: Kaltgewalzte Stahlplatte |
|
4-Spray |
B: Feines Sandkorn |
|
5-Sprühfarbe |
9004:RAL9004 |
|
6-12F Kassettenanzahl |
N×12,N=1,2,3,4,5... |
|
7-8F Kassettenanzahl |
N×8,N=1,2,3,4,5... |
|
8-Schrankhöhe |
1U,2U,4U |
|
Hinweis: 1. Jedes Panel kann mit 6 Stück 8F-Kassetten oder 4 Stück 12F-Kassetten konfiguriert werden. 2,1 HE können mit 3 Plattenschichten, 2 HE mit 6 Schichten und 4 HE mit 12 Schichten konfiguriert werden. |
|
Kassetten-GL-MPB6
|
MPB6_12F- AP - P - Schwarz - 1×12 - MPO/PC - LC/UPC - OM4 1 2 3 4 5 6 7 8 |
|
|
1-Modell |
MPB6_8F;MPB6_12F;MPB6S_12F |
|
2-Konfiguration |
EM:Leer; AD:Adapter im Lieferumfang enthalten; AP: Voll ausgestattet |
|
3-Material |
P:Kunststoff |
|
4-farbig |
Schwarz |
|
5-Kassetten-Patchkabel |
1×12:1PCS 12-adriges Patchkabel |
|
6-Rückseitiger Anschluss |
MPO/PC;MPO/APC;MTP/PC;MTP/APC |
|
7-Front-Anschluss |
LC/PC;LC/APC;CS/PC;CS/APC |
|
8-Faser-Typ |
G657A1;OM3;OM4;OM5 |
|
Hinweis: Das Frontend verwendet den CS-Adapter und die Modulbox verwendet MPB6_8F. |
|
Kassettenpanel
|
MPB6P- ANZEIGE - P - Schwarz -3MPO(DX)-SM/UPC 1 2 3 4 5 6 |
|
|
1-Modell |
MPB6P |
|
2-Konfiguration |
EM:Leer; AD: Adapter im Lieferumfang enthalten |
|
3-Material |
P:Kunststoff |
|
4-farbig |
Schwarz |
|
5-Adapter-Typ |
3MPO(DX),3MTP(DX),3LC(QT) |
|
6-Verbindungstyp |
SM/UPC,SM/APC,MM/UPC,OM3/UPC,OM4/UPC |
|
Hinweis: 1.① LC-Adapter: gerader vier-poliger kurzer Kabelschuh; ② MPO/MTP-Adapter: Kurzer Flansch vom Typ SC, wobei ein Ende der Passfeder nach oben und das andere Ende nach unten zeigt. 2. An der Unterseite der Platte befinden sich 3 quadratische Löcher. |
|
