Gelenkverschlusskuppel

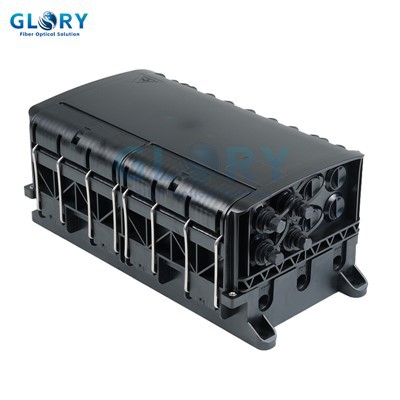

Bei dieser Glasfaser-Spleißmuffe handelt es sich um ein Kuppelgehäuse mit 1 Einlass und 4 Auslassanschlüssen für den Ein- und Ausgang von optischen Außenkabeln, das Verbindungen mit 144 Adern aufnehmen kann. Die Hülle des Glasfaser-Verbindungsgehäuses besteht aus hochwertigem technischen Kunststoff. Es zeichnet sich durch geringes Gewicht, hohe mechanische Festigkeit, Alterungsschutz und starke Korrosionsbeständigkeit aus. Im Inneren der OSP-Faser-Spleiß-Verschlussbox können 6 Stück 24 Spleißkassetten untergebracht werden, um Spleiße und überschüssige Fasern zu verwalten. Das Fasergelenkgehäuse bietet eine gute Dichtleistung und einen Schutzgrad bis IP68. Die Außenspleißmuffe wird für Direkt- und Abzweigverbindungen bei der Glasfaserübertragung verwendet und sorgt für gemeinsame Verbindung und Schutz.
Die Glasfaser-Verbindungsgehäusebox für Außenanlagen-OSP integriert die Funktion der Verteilung, Spleißung und Lagerung von Glasfaserkabeln für den Außenbereich (OFC) und kann in Antennen-, Kanal-, Mast-, Wandmontage- und unterirdischen, direkt vergrabenen Glasfaserkabelprojekten verwendet werden.

• Bei der Fernübertragung-und
• lokale Glasfaserverteilungsnetze
• Glasfaser bis zum Haus / Glasfaser bis zum Bordstein (FTTH/FTTC).

Was sind die beiden Hauptmethoden des Glasfaserspleißens für Glasfaser-Verbindungsgehäuse?
Da sich Glasfaserverbindungen immer mehr durchsetzen, wird die Fähigkeit, Glasfaserspleißungen präzise durchzuführen, immer wichtiger. Ab sofort kann das Spleißen von Glasfasern mit einer von zwei Methoden durchgeführt werden: Fusionsspleißen und mechanisches Spleißen.
Bevor man mit einer Glasfaserinstallation fortfährt, ist es für Integratoren wichtig, beide Methoden einigermaßen gut zu verstehen. Auf diese Weise können Sie ermitteln, welche Technik für die langfristigen-Ziele Ihres Unternehmens am besten geeignet ist und Ihren Leistungs- und Budgetanforderungen entspricht.

Bei dieser Glasfaserspleißtechnik geht es um die präzise Ausrichtung zweier Glasfaserkabel, die durch eine in sich geschlossene Baugruppe und nicht durch eine dauerhafte Verbindung an Ort und Stelle gehalten werden. Ein mechanischer Spleiß dient dazu, zwei Glasfaserkabel so zu halten, dass Licht nahtlos durchgelassen werden kann, mit einem typischen Verlust von etwa 0,3 dB oder 10 %.
Bei diesem Vorgang muss der Techniker ein Ausrichtungsgerät zusammen mit einem Index-Matching-Gel verwenden. Das Gel muss einen ähnlichen Brechungsindex haben, um die Lichtdurchlässigkeit über das Gelenk bei minimaler Rückreflexion zu verbessern.

Mechanisches Spleißen kommt in der Regel dann zum Einsatz, wenn Spleiße schnell und einfach hergestellt werden müssen, beispielsweise um Kabel während der Installation vorübergehend zu verbinden. Das liegt daran, dass die mechanische Verbindung bei Bedarf leicht getrennt werden kann und Sie für die Durchführung der Verbindung keine kostspieligen Geräte benötigen.

Die andere Methode, zwei Glasfaserkabel miteinander zu verbinden - und dieses Mal sprechen wir von einer dauerhaften Verbindung -, ist Fusionsspleißen.

Bei dieser Technik wird eine Maschine oder ein Lichtbogen verwendet, um Wärme zu erzeugen und Glasenden zu verschmelzen/verschweißen, die präzise aufeinander ausgerichtet sind, um eine kontinuierliche Lichtübertragung zu ermöglichen. Dies führt zu einer viel geringeren Dämpfung von etwa 0,1 dB.
Fusionsspleißen erzeugt bei korrekter Ausführung eine zuverlässige Verbindung mit geringem Einfügungsverlust und nahezu keiner Rückreflexion und wird daher weiter verbreitet als mechanisches Spleißen. Es wird beispielsweise in langen Verbindungsleitungen mit hoher Datenrate verwendet, die nach der Installation wahrscheinlich nicht mehr verändert werden können.
