LC vs. SC vs. FC vs. ST-Glasfasersteckverbinder: Vollständiger Vergleichsleitfaden für 2026

Schneller Vergleich: LC vs. SC vs. FC vs. ST auf einen Blick

Bevor Sie sich eingehend mit den einzelnen Anschlüssen befassen, können Sie in der folgenden Tabelle die wichtigsten Entscheidungsparameter nebeneinander durchgehen. Jede Spezifikation ist auf die entsprechende IEC-Norm oder die Telcordia GR-326-CORE Ausgabe 4-Anforderung rückführbar.

Quelle: IEC 61754-Reihe; Telcordia GR-326-CORE Ausgabe 4 (Februar. 2010); Produktions-QC-Datenbank von Glory Optics 2022–2024.

1. LC-Stecker - Der Standard mit hoher-Dichte

1.1 Was ist ein LC-Stecker?

Der LC-Stecker -, offiziell Lucent Connector, wurde Mitte der 1990er Jahre von Bell Laboratories entwickelt - und gehört zur SFF-Familie (Small Form Factor), die unter IEC 61754-20 definiert ist. Sein charakteristisches Merkmal ist eine 1,25-mm-Zirkonoxid-Keramikferrule, die genau halb so groß ist wie die 2,5-mm-Ferrule von SC, FC und ST. Diese eindimensionale Wahl spiegelt sich direkt in der dominanten Marktposition des Steckverbinders wider: LC wurde zur Standardschnittstelle für optische SFP-, SFP+-, SFP28- und QSFP28-Transceiver und macht heute den Großteil der neuen Portinstallationen in Rechenzentren weltweit aus.

Der Kopplungsmechanismus spiegelt die RJ-45-Verriegelung wider, die aus Kupfernetzwerken bekannt ist - eine Push-Pull-Lasche, die in ein Haltegehäuse einrastet. Es gibt keine Drehung, kein Gewinde und keinen separaten Ausrichtungsschritt, was ihn zum schnellsten Steckverbinder macht, der sich unter Produktions- oder Feldbedingungen verbinden und trennen lässt.

1.2 Physikalische Spezifikationen (IEC 61754-20 und Telcordia GR-326)

Die folgende Tabelle fasst die dimensionalen und optischen Anforderungen aus IEC 61754-20:2012+AMD1:2022 und Telcordia GR-326-CORE Ausgabe 4 zusammen. Wenn die Produktionsdaten von Glory Optics vom Standardminimum abweichen (oder dieses überschreiten), werden sie in einer separaten Spalte angezeigt.

Hersteller-Einblick:Telcordia GR-326 definiert einen Apex-Versatz von weniger als oder gleich 50 µm als Pass/Fail-Schwelle -, aber unserer Erfahrung nach zeigen Einheiten mit einem Apex-Versatz über 35 µm nach 200 Steckzyklen eine messbar höhere Einfügungsverlustvarianz. Unsere strengeren internen Spezifikationen (weniger als oder gleich 30 µm) sind in der Norm nicht erforderlich. Dies ist der Schwellenwert, ab dem die langfristige Verluststabilität für eine eingesetzte Steckverbinderpopulation vorhersehbar wird.

1.3 LC UPC vs. LC APC - Wie man sie unterscheidet und warum das wichtig ist

Jeder LC-Stecker wird in einer von zwei Endflächenvarianten geliefert. Es ist nicht optional, den Unterschied zu verstehen: Das Anschließen eines APC-Steckers an einen UPC-Adapter -, auch nur kurzzeitig -, kann beide Endflächen der Ferrule dauerhaft beschädigen und wird die Rückflussdämpfung mit Sicherheit auf etwa −10 dB verschlechtern, einen Wert, der die in GPON- und DWDM-Systemen verwendeten Laserquellen mit verteilter Rückkopplung (DFB) destabilisieren kann.

Physische Identifikation

UPC (Ultra Physical Contact): blaues Gehäuse, flache 0-Grad-Endfläche mit sphärischer Politur. Rückflussdämpfung Größer oder gleich 55 dB.

APC (Angled Physical Contact): grünes Gehäuse, 8 Grad abgewinkelte Endfläche. Rückflussdämpfung Größer oder gleich 65 dB.

Bei der Farbcodierung handelt es sich um eine Branchenkonvention und nicht um eine Anforderung der IEC 61754-20 selbst, sie wird jedoch allgemein übernommen und kann sicher verwendet werden.

Wenn jedes die richtige Wahl ist

LC UPC: Datenzentrums-Patchkabel, SFP+/SFP28-Transceiver-Verbindungen, gebäudeinterne Multimode- und Single-Mode-Links, bei denen die Rückreflexion nicht die primäre Einschränkung darstellt.

LC APC: FTTH-Abzweigkabel, PON OLT/ONU-Verbindungen, jede Verbindung, bei der Rayleigh--Rückstreu-Reflexionen in den Laserhohlraum verstärkt werden -, typischerweise dort, wo die Anforderungen an die Rückflussdämpfung 55 dB übersteigen.

Kompatibilitätsregel: APC passt nur zu APC-Adaptern (Schlüsselschlitz abgewinkelt). UPC passt zu UPC oder PC. Mischtypen sitzen physisch nicht richtig und beschädigen die abgewinkelte Fläche.

1.4 LC Simplex, Duplex und LC Uniboot

Alle drei Konfigurationen verwenden die gleiche 1,25-mm-Ferrule und die gleichen Schnittstellenabmessungen gemäß IEC 61754-20. Der Unterschied ist mechanischer und logistischer Natur.

Simplex

Eine einzige Faser, eine einzige Ferrule, ein einziges Gehäuse. Wird verwendet, wenn eine Richtung einer bidirektionalen Verbindung separat gehandhabt wird - häufig in WDM-Systemen, bei denen sowohl Senden als auch Empfangen auf derselben Faser mit unterschiedlichen Wellenlängen übertragen werden.

Duplex

Zwei Simplex-Stecker, die nebeneinander-an-mit einem Clip verbunden sind, der einen Mittellinienabstand von 6,25 mm einhält. Der gebräuchlichste Formfaktor für Transceiver-Verbindungen, bei denen TX und RX auf separaten Fasern liegen.

LC Uniboot

Beide Fasern in einem einzigen Mantel mit einem einzigen Außengehäuse. Das entscheidende Merkmal ist ein Polaritäts--Umkehrmechanismus: Die interne Faserführung kann ohne Durchtrennen von Kabeln umgeschaltet werden, indem einfach ein Clip gelöst und die Manschette um 180 Grad gedreht wird. In einem 1U-Panel mit 48 Ports reduziert die Uniboot-Verkabelung die Anzahl der zu verwaltenden Kabel um 50 % und ermöglicht die Führung von etwa 30 % mehr Kabeln durch denselben Kabelkanal.

Hinweis zur Dichte:Ein standardmäßiges 1U-Patchpanel nimmt 48 LC-Duplex-Ports (96 Fasern) in einer 19-Zoll-Rackeinheit auf. Das entsprechende SC-Panel bietet typischerweise 24 Ports. Dieses Verhältnis von 2:1 ist der Hauptgrund dafür, dass LC ab 2010 SC beim Ausbau von Rechenzentren verdrängte.

1.5 Wo LC-Anschlüsse verwendet werden

LC dominiert jede Umgebung, in der Portdichte oder Transceiver-Schnittstellenkompatibilität der Haupttreiber sind:

Strukturierte Verkabelung für Rechenzentren (TOR-, EOR- und MOR-Architekturen)

SFP/SFP+/SFP28/QSFP28/QSFP-DD-Transceiver-Verbindungen (10G, 25G, 100G, 400G)

Uplink-Patches für Unternehmens-LAN

FTTH-Stichkabel (LC-APC-Version, gemäß ITU-T G.657-Glasfaserkompatibilität)

ODN-Installationen (Optical Distribution Network) mit hoher -Dichte

2. SC-Anschluss - Entwickelt für FTTH und zuverlässigen Push-Pull-Betrieb

2.1 Was ist ein SC-Stecker?

Der SC-Stecker wurde Ende der 1980er Jahre von NTT (Nippon Telegraph and Telephone Corporation) in Japan entwickelt und unter IEC 61754-4 standardisiert. Die Bezeichnung „SC“ lautet formal „Subscriber Connector“ und spiegelt die ursprüngliche Designabsicht für teilnehmerseitige Glasfaseranschlüsse-zu-den-Hausanschlüssen wider – ein Kontext, in dem es auch im Jahr 2026 weltweit der dominierende Steckverbindertyp bleibt.

Sein Push-{0}}Pull-Verriegelungsmechanismus erfordert keine Drehung, richtet sich beim Einführen durch ein verzahntes quadratisches Gehäuse automatisch aus und lässt sich mit einem einzigen Zug lösen. Die 2,5-mm-Ferrule sorgt für stabilen physischen Kontakt, selbst nach wiederholten Steckzyklen durch Außendiensttechniker, die sich möglicherweise nicht an die Handhabungsprotokolle des Labors halten. IEC 61754-4 wurde 2021 auf die dritte Ausgabe aktualisiert und enthält neue Anforderungen für die Prüfung der Ferrulen-Druckkraft (unter Bezugnahme auf IEC 61300-3-22) und die Überprüfung der Adapterinstallationsfestigkeit.

Regionaler Kontext: In Japan, wo NTT nach wie vor ein wichtiger Netzwerkbetreiber ist, und im größten Teil des asiatisch-pazifischen Raums, einschließlich Südkorea, Taiwan und Südostasien, ist SC APC die gesetzlich vorgeschriebene oder betrieblich bevorzugte Schnittstelle für GPON ONT-Geräte (Optical Network Terminal). Jeder Lieferant, der auf diese Märkte abzielt, muss in der Lage sein, vollständig IEC 61754-4:2021-konforme SC-APC-Lagerbestände bereitzustellen.

2.2 Physikalische Spezifikationen (IEC 61754-4:2021)

Mit IEC 61754-4:2021 wurden im Vergleich zur Ausgabe 2013 zwei technisch bedeutsame Änderungen eingeführt: Es wurde ein normativer Verweis auf IEC 61300-3-22 für die Prüfung der Ferrulen-Druckkraft hinzugefügt, und es wurde ein Anhang A für die Überprüfung der Adapterinstallationsfestigkeit hinzugefügt. Beides wirkt sich darauf aus, wie SC-Steckverbinder für den Außen- und FTTH-Einsatz geeignet sind.

Hersteller-Einblick:Die Hinzufügung der Ferrulenkompressionsprüfung nach IEC 61300-3-22 in der Revision 2021 ist weitaus wichtiger, als es im Änderungsprotokoll erscheint. Eine Ferrule mit korrektem Außendurchmesser, aber falscher Federvorspannung sorgt bei jedem Zusammenstecken für einen inkonsistenten physischen Kontakt – der Verlustwert variiert je nach Einfügung. Unsere internen Daten zeigen, dass Steckverbinder, die das Federfenster von 7,8–11,8 N nicht erreichen, über 50 Wiederholungspaarungen hinweg eine dreifach höhere Standardabweichung der Einfügungsdämpfung aufweisen als bestandene Einheiten.

2.3 SC UPC vs. SC APC - Die FTTH-Entscheidung

Der physikalische Unterschied ist identisch mit dem LC-Fall: UPC ist flach-poliert (blaues Gehäuse, Rückflussdämpfung größer oder gleich 50 dB); APC ist um 8 Grad -gewinkelt (grünes Gehäuse, Rückflussdämpfung größer oder gleich 65 dB). Die betrieblichen Folgen einer falschen Auswahl sind jedoch im FTTH-Kontext ausgeprägter als im Kontext von Rechenzentren.

GPON-Systeme, die gemäß ITU-T G.984 betrieben werden, basieren auf Wellenlängen von 1310 nm und 1490 nm, die sich über dieselbe Faser in entgegengesetzte Richtungen ausbreiten. Selbst eine Rückflussdämpfung (UPC) von –50 dB kann eine ausreichende Rückreflexion erzeugen, um bei hohen optischen Leistungspegeln ein Lasermodenspringen im OLT-Sender (Optical Line Terminal) zu verursachen. ITU-T G.984.2 spezifiziert eine minimale optische Rückflussdämpfung von −32 dB am S/R-Referenzpunkt -, aber reale Bereitstellungen mit langen Teilungen und hohen Teilungsverhältnissen akkumulieren Beiträge von jedem Anschluss im Pfad. Die Rückflussdämpfung von SC APC größer oder gleich 65 dB bietet einen Spielraum von mindestens 15 dB gegenüber SC UPC, weshalb alle großen GPON-Geräteanbieter SC APC an der ONT-Schnittstelle spezifizieren.

Warnung:Das Anschließen eines SC-APC-Steckers (mit 8-Grad-Codierung) an einen SC-UPC-Adapter führt zu keinem stabilen physischen Kontakt. Die abgewinkelte Endfläche trifft auf die flache Ausrichtungshülse an einem Punktkontakt und nicht an einem Oberflächenkontakt, reibt beide Endflächen ab und führt zu einer Verschlechterung der Rückflussdämpfung auf etwa −10 dB. Dieser Schaden ist oft irreversibel. Mischen Sie niemals APC und UPC im selben Paar.

2.4 SC im asiatisch-pazifischen Markt

Da NTT SC entwickelt hat und das NTT-Netzwerk eines der am weitesten verbreiteten Glasfasernetze der Welt ist (ungefähr 34 Millionen FTTH-Abonnenten im Jahr 2024), ist SC APC tief im japanischen Glasfaser-Ökosystem verankert -, vom zentralen ODF bis zum Kundenstandort ONT. Die südkoreanischen Unternehmen KT, SK Broadband und LG U+ haben für ihre FTTH-Einführungen ebenfalls auf SC standardisiert. Die großen Mobilfunkanbieter auf dem chinesischen Festland (China Telecom, China Unicom, China Mobile) nutzen SC APC für GPON ONT-Schnittstellen im Privatkundenmarkt.

Für einen Hersteller wie Glory Optics, der hauptsächlich den asiatisch-pazifischen Raum und die Exportmärkte von Funabashi, Chiba, Japan aus beliefert, ist SC APC durchweg die volumenstärkste Einzelproduktlinie. Die Einhaltung von IEC 61754-4:2021 und die Möglichkeit, bei jeder Chargenlieferung eine nach IEC 61300-3-35 verifizierte Dokumentation der Endflächengeometrie bereitzustellen, sind eine grundlegende kommerzielle Anforderung der Beschaffungsteams großer Spediteure.

2.5 Wo SC-Stecker verwendet werden

FTTH-/FTTB-/FTTX-Teilnehmerterminierungen (globaler Standard, insbesondere Asien-Pazifik)

GPON/XGS-PON/NG-PON2 ONT-Schnittstellen

CATV-/HFC-Netzwerke (SC APC obligatorisch für hohe -Rendite--Verlustanforderungen)

ODF-Patchschächte (Optical Distribution Frame) in Zentralbüros und Rechenzentren (wo die Portdichte nicht die primäre Einschränkung darstellt)

Ältere SAN-Geräte (Storage Area Network) mit GBIC-Transceivern

Jede Anwendung, bei der die einfache Wartung vor Ort und die Robustheit bei nicht{0}fachmännischer Handhabung die Anforderungen an die Dichte überwiegen

3. FC-Anschluss - Vibrationsfestigkeit und Präzisionsmessung

3.1 Was ist ein FC-Stecker?

Der FC-Stecker - Ferrule Connector, manchmal auch Field Connector - genannt, wurde in den 1980er Jahren in Japan entwickelt (hauptsächlich von NEC) und unterliegt seit der ersten Ausgabe des Standards der Norm IEC 61754-13. Er hat den gleichen 2,5-mm-Ferrulendurchmesser wie SC und ST, zeichnet sich aber durch einen Gewindekupplungsmechanismus aus: Ein federbelasteter Steckerkörper fährt in einen Gewindeadapterkragen ein und wird durch Drehen einer Kupplungsmutter (M8×0,75-Gewinde, Passungsklasse 6H gemäß IEC 61754-13:2024) verriegelt.

Die Kombination aus mechanischer Vorspannung durch das Gewinde und axialer Federkraft ergibt die vibrationsstabilste optische Verbindung der vier Steckverbindertypen. Eine FC-Verbindung, die so weit angezogen wurde, dass die Überwurfmutter vollständig eingerastet ist, löst sich unter den in FOTP-11 definierten Vibrationsprofilen (10–500 Hz, 10 G, 2 h) nicht, wohingegen LC- und SC-Push-Pull-Verbindungen unter denselben Testbedingungen einen Anstieg der Einfügungsdämpfung von 0,05–0,15 dB aufweisen können.

3.2 IEC 61754-13:2024 - Was sich in der neuesten Ausgabe geändert hat

Die im Mai 2024 veröffentlichte dritte Ausgabe der IEC 61754-13 ersetzt die zweite Ausgabe von 2006 und stellt die bedeutendste technische Überarbeitung in der Geschichte der FC-Steckverbindernorm dar.

Für die Beschaffungs- und Spezifikationsarbeit sind vier Änderungen technisch sinnvoll:

Aktualisierte normative Verweise: Die Ausgabe 2024 entspricht den aktuellen Serien IEC 61300 und IEC 61753 und ersetzt Verweise auf veraltete Prüfmethodennormen.

Hinzufügung von Kompatibilitätsanforderungen (§5.2): Die neue Ausgabe definiert explizit, welche Ausrichtungs--Hülsenqualitäten mit welchen Steckerqualitäten kombinierbar sind. Dadurch wird eine seit langem bestehende Grauzone behoben, in der Steckverbinder verschiedener Hersteller mit denselben Nennabmessungen immer noch zu hohen Einfügungsverlusten aufgrund einer Nichtübereinstimmung der Bohrungsdurchmesser führen können.

Maßänderungen in Tabelle 2 und Tabelle 3: Die Abmessungen der Steckverbinderschnittstelle wurden überarbeitet. Entscheidend ist, dass die Außendurchmessertoleranz der Ferrule mit 2,499 ±0,001 mm definiert ist, wobei zu beachten ist, dass der Außendurchmesser in der 1,28-mm-Zone von der Ferrulenspitze nach hinten - weniger als 2,498 mm betragen kann, um den konischen Übergang von präzisionsgeschliffenen Ferrulen zu berücksichtigen.

Neue Sorten Am, Bm, Cm (Tabelle 3): Die Ausgabe 2024 fügt neben den bestehenden Sorten A, B und C drei neue Sorten mit „Monofaserbohrung“ (Am, Bm, Cm) hinzu, was engere Fertigungstoleranzen moderner CNC-Schleifmaschinen widerspiegelt. Steckverbinder der Güteklasse A/Am sind für Premium-Anwendungen mit den geringsten -Verlusten vorgesehen.

3.3 Vibrationsleistung - Wo FC seinesgleichen sucht

Der vertretbarste technische Vorteil von FC gegenüber LC und SC ist die Widerstandsfähigkeit gegen vibrationsbedingte Verlustschwankungen. Die folgenden Daten basieren auf dem Testprogramm 2023 von Glory Optics, das an industriellen Kundenproben unter Verwendung von FOTP-11 (Vibrationsfrequenzdurchlauf 10–500 Hz, 10 G-Beschleunigung, 2 Stunden, drei Achsen) durchgeführt wurde:

Die um das Dreifache geringere Einfügungsverlustvarianz des FC-Steckers unter Vibration ist nicht einfach eine Folge des Gewindes -, sondern eine Folge des Gewindes in Kombination mit der Vorspannkraft der Feder. Die in IEC 61754-13:2024, Tabelle 2, Anmerkung (b) angegebene Kompressionskraft von 7,8–11,8 N stellt sicher, dass die Ferrulenspitze auch dann physischen Kontakt mit der passenden Ferrule behält, wenn Vibrationen eine kleine axiale Verschiebung verursachen. Die Federkräfte von LC und SC sind konstruktionsbedingt geringer, um eine einfache manuelle Verriegelung zu ermöglichen.

3.4 Wo FC-Anschlüsse verwendet werden

OTDR-Testanschlüsse (Optical Time-Domain Reflectometer) - FC APC ist die globale Standardschnittstelle auf fast allen OTDRs von Viavi, EXFO, Anritsu und Yokogawa

Optische Leistungsmesser und optische Spektrumanalysatoren (FC UPC oder FC APC)

Präzisionsfaserlaserquellen und faser-gekoppelte Lichtquellen

Industrielle Fasersensoren in Vibrations- oder mechanisch rauen Umgebungen (Bahn, Metallurgie, Schwerindustrie)

Militär- und Luft- und Raumfahrtanwendungen, die MIL-SPEC-äquivalente mechanische Sicherheit erfordern

Ältere WDM-Übertragungsgeräte (immer noch in Langstreckennetzen im Einsatz)

Hinweis für Neuinstallationen:FC wird für neue Rechenzentren oder Unternehmens-LAN-Builds nicht empfohlen. Die Zeit zum Stecken und Trennen (ungefähr 15–20 Sekunden pro Verbindung mit Gewindeeingriff, gegenüber 2–3 Sekunden bei LC) verursacht einen betrieblichen Mehraufwand, der bei großem Maßstab erheblich wird. Verwenden Sie FC dort, wo die Vibrationsleistung oder die Kompatibilität mit Prüfgeräten-ausdrücklich erforderlich ist.

4. ST-Anschluss - Der Legacy-Bajonett-Standard

4.1 Was ist ein ST-Stecker?

Der ST-Stecker - Straight Tip - wurde in den 1980er Jahren von AT&T entwickelt und verwendet einen federbelasteten Bajonettkupplungsmechanismus: Der Stecker wird eingeführt und etwa eine Vierteldrehung gedreht, um ihn im Adapter zu verriegeln. Es regelte Multimode-Glasfaser-Campusnetzwerke von den späten 1980er bis frühen 2000er Jahren und ist nach wie vor in Millionen von installierten Räumlichkeiten in Nordamerika, Europa und Teilen des asiatisch-pazifischen Raums präsent.

Der 2,5-mm-Ferrulendurchmesser ist derselbe wie bei SC und FC, aber die Bajonettkupplung bietet weder die gewinde-mechanische Stabilität des FC noch die Einfachheit des Schlüssels-und-des SC. Die Ausrichtungsgenauigkeit hängt von den Positionstoleranzen des Bajonettstifts ab, die von Natur aus weniger wiederholbar sind als Push-{5}}Pull- oder Gewindemechanismen, wodurch die breiteste Einfügungsdämpfungsverteilung der vier Steckertypen entsteht (0,25–0,50 dB typischer Bereich).

4.2 Physikalische Spezifikationen (IEC 61754-2)

4.3 Lohnt sich der Einsatz von ST im Jahr 2026 noch?

Die direkte Antwort: nicht für Neuinstallationen. ST weist drei strukturelle Nachteile auf, die durch eine verbesserte Herstellung nicht behoben werden können:

Kein APC-Polish-Standard: Single-{0}Mode-FTTH- und PON-Systeme erfordern APC-Anschlüsse. ST kann diese Rolle nicht ausfüllen.

Geringere Portdichte: Ein 1U-Panel bietet Platz für bis zu 48 ST-Ports im Vergleich zu 48 LC-Duplex-Ports (96 Fasern). Für Multimode-Läufe bietet OM4 mit LC eine bessere Dichte und Vorwärtskompatibilität mit OM5.

Keine Transceiver-Schnittstelle: Keine SFP-, SFP+- oder QSFP-Variante verwendet ST. Alle neuen aktiven Geräte verwenden LC.

Für die Wartung bestehender ST--basierter Netzwerke besteht der richtige Ansatz darin, einen Bestand an ST-Anschlüssen und ST-zu-LC- oder ST-zu-SC-Hybridadaptern vorzuhalten (erhältlich als Standardprodukt von Glory Optics). Wenn Teile eines ST-Netzwerks aktualisiert werden, vermeidet die Installation von LC OM4-Kabeln mit ST-LC-Patchkabeln am Übergangspunkt Störungen der vorhandenen Infrastruktur und bereitet gleichzeitig die vollständige Migration vor.

Migrationspfad:ST-Campus-Multimode → Installieren Sie eine strukturierte LC-OM4-Verkabelung in neuen Stockwerken oder Gebäuden → Verwenden Sie ST-LC-Hybrid-Patchpanels an IDF/MDF-Kreuzverbindungen- → Vollständige Stilllegung von ST, wenn aktive Geräte auslaufen (normalerweise 5–7 Jahre Hardware-Aktualisierungszyklus).

5. APC vs. UPC vs. PC: Erläuterung der End-Face Polish-Typen

5.1 Warum die End-Geometrie die Rückflussdämpfung bestimmt

Einfügungsverlust -, der Signalleistungsverlust während einer Verbindung -, ist in erster Linie eine Funktion der Präzision der Faserausrichtung. Die Rückflussdämpfung -, das Verhältnis der reflektierten Leistung zur einfallenden Leistung -, ist in erster Linie eine Funktion der Endflächengeometrie. Die beiden Messgrößen sind weitgehend unabhängig: Ein gut ausgerichteter UPC-Stecker kann eine geringe Einfügungsdämpfung, aber eine unzureichende Rückflussdämpfung für eine empfindliche Laseranwendung haben. Ein schlecht gereinigter APC-Stecker kann eine hervorragende Rückflussdämpfung, aber eine verminderte Einfügungsdämpfung aufgrund von Verschmutzung aufweisen.

Drei Stirnflächengeometrien werden kommerziell genutzt:

PC - Physischer Kontakt

Eine gewölbte, sphärisch polierte Stirnfläche mit relativ geringer Krümmung. An der Spitze der Kuppel stellen die Fasern physischen Kontakt her, wodurch der Luftspalt eliminiert wird, der andernfalls eine Fresnel-Reflexion von etwa –14 dB erzeugen würde. Die Rückflussdämpfung ist typischerweise größer oder gleich –40 dB, was für die meisten älteren Anwendungen ausreichend, für moderne Single-Mode-Systeme jedoch unzureichend ist. PC-Anschlüsse sind an einer flachen Kuppel - zu erkennen, nicht an einem blauen oder grünen Farbcode (sie können verschiedene alte Farben haben, einschließlich Schwarz oder Beige). Selten für Neuinstallationen spezifiziert.

UPC - Ultra-Physikalischer Kontakt

Eine verbesserte Version von PC mit einer engeren Kuppelkrümmung und einer präziseren Ausrichtung von Stirnflächenmitte-zu-Faser. Die engere Geometrie (IEC 61300-3-35 definiert einen ROC von 7–25 mm mit engerem Scheitelpunktversatz) erzeugt eine Rückflussdämpfung von größer oder gleich 55 dB. UPC ist die Standard-Endfläche für LC-Anschlüsse in Rechenzentrumsanwendungen und für SC-Anschlüsse in Nicht-FTTH-Singlemode-Verbindungen. Blaues Gehäuse in Singlemode-Versionen.

APC - Abgewinkelter physischer Kontakt

Die Endfläche wird im Winkel von 8 Grad zur Senkrechten geschliffen und poliert. Jegliche Rückreflexion von der abgewinkelten Oberfläche wird in den Ferrulenmantel und nicht zurück in den Faserkern geleitet, was zu einer Rückflussdämpfung größer oder gleich 65 dB - 10 dB besser als UPC führt. Grünes Wohnen überall. Der 8-Grad-Schlüssel verhindert, dass APC-Stecker mit UPC-Adaptern zusammenpassen (die Position des Drehschlüssels ist unterschiedlich), aber diese mechanische Verhinderung sollte als Ausfallsicherheit betrachtet werden und nicht als Ersatz für die visuelle Überprüfung des Farbcodes.

5.2 Identifizierung von APC vs. UPC ohne Testausrüstung

Im Feld ist die visuelle Identifizierung die erste Verteidigungslinie:

Grüner Stecker=APC. Dies ist eine strenge Regel, für die bei Standard-Single-Mode-Produkten keine kommerziellen Ausnahmen bekannt sind.

Blauer Stecker, quadratisches Gehäuse=SC UPC oder LC UPC (Single-Modus).

Aqua / Blaugrün-Stecker=OM3 Multimode. Veilchen/Aubergine=OM4. Orange=OM1/OM2 (alt).

Wenn die Gehäusefarbe nicht eindeutig ist (schmutzig, unmarkiert, altes Farbschema), prüfen Sie die Endfläche unter einem 200-fach-Glasfaser-Zielfernrohr. APC zeigt bei gerader Betrachtung einen deutlich sichtbaren diagonalen Polierwinkel-auf - der Reflexionsring ist von der Mitte versetzt.

Kritische Warnung:Verlassen Sie sich nicht allein auf die Kennzeichnung auf dem Etikett. Etiketten können abfallen, falsch gelesen werden oder bei nicht-Standardprodukten falsch sein. Überprüfen Sie visuell die Farbe des Gehäuses und prüfen Sie bei hohen Einsätzen vor dem Anschließen den Endflächenwinkel unter einem Glasfaser-Inspektionsgerät.

6. Welchen Glasfaserstecker sollte ich verwenden? - Vollständiger Entscheidungsleitfaden

6.1 Nach Anwendung auswählen

6.2 Auswahl nach Fasertyp

OS1 / OS2 Single--Modus (9/125 µm, ITU-T G.652.D / G.657): LC, SC oder FC - geben Sie immer APC für FTTH/PON an; UPC akzeptabel für Datencenter-Links.

OM3 (50/125 µm, ITU-T G.651.1): LC-Duplex-UPC---Standard für 10G–40G-Links mit kurzer{8}Reichweite in Rechenzentren. SC ist für die Legacy-Infrastruktur akzeptabel.

OM4 (50/125 µm): LC-Duplex-UPC - 100G SR4 (400 m) und 40G SR4 (150 m). Empfohlen für alle neuen Multimode-Builds.

OM5 (50/125 µm Breitband): LC-Duplex-UPC - unterstützt SWDM4 für 40G/100G über größere Entfernungen. Verwenden Sie LC, um die Kompatibilität mit der installierten OM3/OM4-Basis aufrechtzuerhalten.

OM1 / OM2 (62,5/125 µm oder 50/125 µm Legacy): ST oder SC für Wartung; LC beim Austausch aktiver Ausrüstung.

6.3 Wann ist ein Upgrade von LC auf MPO/MTP durchzuführen?

LC-Anschlüsse werden zum begrenzenden Faktor, wenn Sie 8 oder mehr Fasern an einem einzigen Verbindungspunkt zusammenfassen müssen - das typische Szenario für 40G-SR4 (8 Fasern), 100G-SR4 (8 Fasern) oder 400G-DR4 (8 Fasern) parallele Optik.

Ein einzelner MPO-12-Stecker ersetzt 6 LC-Duplex-Stecker, wodurch die Anzahl der Schnittstellen um 83 % reduziert wird.

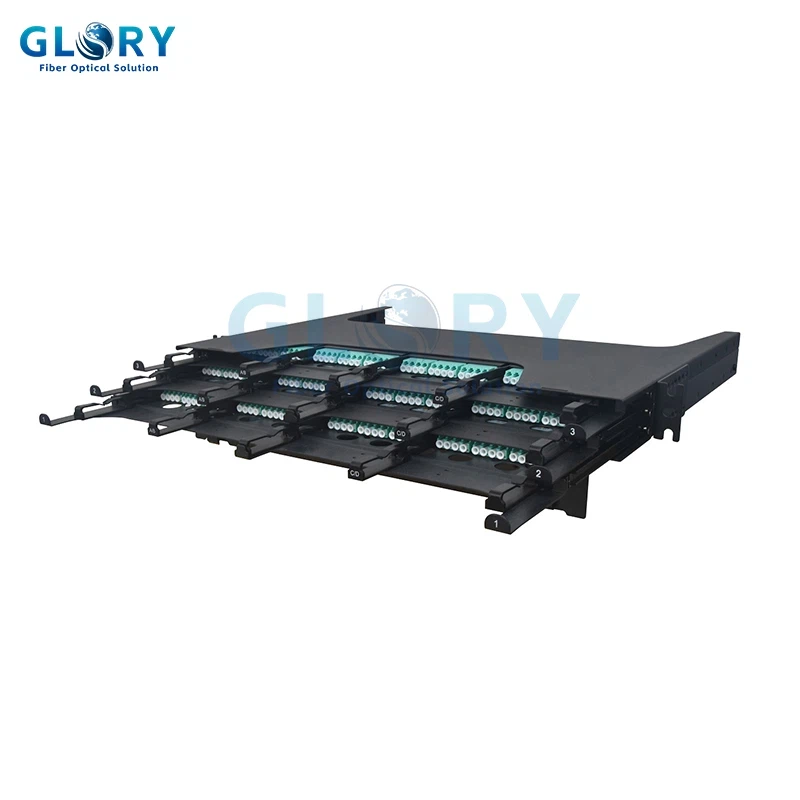

Ein 1U-MPO-Patchpanel erreicht 864 Fasern pro Rackeinheit im Vergleich zu 96 Fasern für LC-Duplex -, eine 9-fache Verbesserung der Dichte.

MPO/MTP verwendet die gleichen physikalischen Kontaktprinzipien für polierte{0}}Fasern (UPC ist Standard; APC MPO ist für CWDM/DWDM-Anwendungen verfügbar).

Migrationspfad: MPO-Backbone installieren; Verwenden Sie an jedem Zonenverteilungspunkt MPO-zu-LC-Breakout-Kassetten, um die LC-Kompatibilität an den Geräteanschlüssen aufrechtzuerhalten.

Glory Optics liefert vor{0}konfektionierte MPO-Hauptkabel, MPO-zu-LC-Breakout-Kabelbäume und MPO-Kassettenmodule mit dokumentierter Faserzuordnung für Polaritätstyp-A-, B- und C-Konfigurationen.

7. So reinigen Sie Glasfaseranschlüsse - IEC 61300-3-35-konformes Verfahren

7.1 Warum die Reinigung der wichtigste Wartungsschritt ist

Contamination is the primary cause of connector-related insertion loss failures in deployed networks. IEC 61300-3-35 categorises the connector end-face into four zones: Zone A (the fibre core, 0–25 µm radius), Zone B (the cladding contact area, 25–120 µm), Zone C (the epoxy region, 120–250 µm), and Zone D (the ferrule contact zone, 250 µm to ferrule edge). Zone A is the optical zone - even a single particle with diameter >0,5 µm in Zone A können je nach Partikelopazität zu einem Anstieg der Einfügungsdämpfung um 0,1–0,3 dB führen.

Die Inspektionsnorm IEC 61300-3-35 definiert akzeptable Kontaminationskriterien für jede Zone:

Zone A: Keine Kratzer, keine Partikel mit einem Durchmesser von mindestens 0,5 µm, keine Grübchen.

Zone B: No scratches >2 µm Breite; Keine Partikel mit einem Durchmesser von mindestens 1 µm und einer Gesamtfläche von mehr als 5 µm².

Zone C: Keine Defekte, die Zone B oder A der passenden Ferrule berühren.

Zone D: Leichte Kratzer und Partikel akzeptabel - Diese Zone hat keinen Einfluss auf die optische Übertragung.

7.2 Erforderliche Werkzeuge

Trockenreinigungsstab (1,25 mm für LC; 2,5 mm für SC/FC/ST): Einweg--Vliesstoff-Tupfer mit starrem Griff

IPA-Reinigungsstift (Isopropylalkohol): 99 %+ Reinheit - Eine geringere Reinheit hinterlässt Wasserrückstände, die Zone A beeinträchtigen

Kassettenspulenreiniger (ein-Klick): automatischer Trockenreinigungsmechanismus; bevorzugt für Produktionsumgebungen

Öl-freies Druckgas: < 30 psi; Entfernt große Partikel vor der Nassreinigung

Faserinspektionsumfang (200×–400×): erforderlich für die Bestimmung von bestanden/nicht bestanden gemäß IEC 61300-3-35 Zone A/B. Eine Augeninspektion bei geringerer Vergrößerung ist nicht konform.

7.3 Fünf-Schritte-Reinigungsverfahren (IEC 61300-3-35-konform)

Schritt 1 - Erstinspektion

Überprüfen Sie vor der Reinigung unter einem 200-fachen oder 400-fachen Endflächenspiegel. Dadurch wird ermittelt, ob die Verunreinigung auf Öl (Schmiermuster im Untersuchungsbereich) oder auf Partikeln (scharfkantig im Untersuchungsbereich) beruht. Öl erfordert eine Nass--Trockensequenz; Partikel reagieren möglicherweise nur auf Trocken-.

Schritt 2 - Chemische Reinigung (erster Durchgang)

Stecken Sie den Trockenreinigungsstab in den Anschluss oder ziehen Sie die Ferrulenspitze in einem unidirektionalen Zug über die trockene Rollenoberfläche. Niemals die Richtung umkehren. - Durch Umkehren wird die Verunreinigung neu verteilt. Entsorgen Sie den Stiel oder schieben Sie die Spule vor.

Schritt 3 - Nassreinigung (IPA)

Befeuchten Sie einen frischen Reinigungsstift leicht mit 99 %+ IPA. Nur ein Schlag, gleiche Richtung. Nicht übersättigen - Überschüssiges IPA transportiert gelöste Partikel in Zone A.

Schritt 4 - Chemische Reinigung (zweiter Durchgang)

Sofort mit einem zweiten Trockenstäbchen fortfahren, um restliches IPA zu entfernen, bevor es verdunstet und eine Ablagerung hinterlässt. Dieser Schritt wird in der Praxis häufig unterlassen und ist die häufigste Ursache für die Rückstandskontamination der Zone B.

Schritt 5 - Endkontrolle und Abnahme

Erneut-unter dem Fiberscope prüfen. Bestätigen Sie, dass Zone A frei von Partikeln größer oder gleich 0,5 µm und frei von Kratzern ist. Wenn das Zone-A-Kriterium nicht erfüllt ist, wiederholen Sie den Nass-Trockenzyklus. Wenn Kratzer vorhanden sind und nach der Reinigung bestehen bleiben, ist die Endfläche beschädigt - Der Stecker muss ausgetauscht und nicht erneut- gereinigt werden.

APC-spezifischer Hinweis:Richten Sie beim Reinigen eines APC-Steckers den Reinigungshub parallel zur 8-Grad-polierten Oberfläche aus. - Ein senkrechter Pinselstrich kann Fasern an der abgewinkelten Kante hinterlassen. Die meisten Kassettenreiniger, die für 2,5 mm UPC ausgelegt sind, sind nicht für die 2,5 mm APC-Geometrie optimiert; Verwenden Sie ein APC-spezifisches Reinigungsprodukt.

8. Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen LC- und SC-Glasfaseranschlüssen?

LC verwendet eine 1,25-mm-Zirkonoxidhülse und eine Push-{13}}Pull-Verriegelung im RJ-45--Stil, geregelt durch IEC 61754-20. SC verwendet eine 2,5-mm-Ferrule und einen kodierten Push-Pull-Schnappverschluss, geregelt durch IEC 61754-4:2021. Der Unterschied in der Ferrulengröße bedeutet, dass ein LC-Stecker etwa die Hälfte der Panelfläche eines SC einnimmt, sodass ein 1U-Patchpanel 144 LC-Ports im Vergleich zu 72 SC-Ports aufnehmen kann. LC ist die Standardschnittstelle für SFP/SFP+-Transceiver und dominiert Anwendungen in Rechenzentren. SC ist der Standard für FTTH/GPON und die meisten Carrier-Netzwerke im asiatisch-pazifischen Raum. Beide sind in den Poliertypen UPC und APC erhältlich und liefern bei Herstellung nach GR-326-Standards eine Einfügungsdämpfung von weniger als oder gleich 0,10 dB in Premiumqualität.

F2: Wofür steht „LC“ in der Glasfaser?

LC steht für Lucent Connector -, benannt nach Lucent Technologies (dem Spin-off von Bell Laboratories, der es Mitte der 1990er Jahre entwickelt hat). Im umgangssprachlichen Sprachgebrauch wird LC auch als „Little Connector“ bezeichnet, um seinen im Vergleich zum SC kleinen Formfaktor hervorzuheben. Die formale Bezeichnung in IEC 61754-20 ist „Typ LC“.

F3: Kann ich einen APC-Stecker an einen UPC-Port anschließen?

Nein - und der Versuch, dies zu tun, verursacht physischen Schaden.Ein APC-Stecker hat eine um 8 Grad abgewinkelte Endfläche, die nicht bündig mit der flachen Bohrung eines UPC-Adapters abschließen kann. Die abgewinkelte Ferrulenspitze berührt die flache Hülsenwand an einem einzigen Punkt und erzeugt so eine asymmetrische Belastung, die beide Oberflächen abreibt. Die daraus resultierende Rückflussdämpfung verringert sich auf etwa −10 dB (gegenüber −65 dB bei einer korrekten APC-Verbindung), was ausreicht, um eine Modensprunginstabilität in DFB-Laserquellen zu verursachen, die in GPON-OLT-Geräten verwendet werden. Der physische Schaden an der abgewinkelten Oberfläche der APC-Ferrule kann normalerweise nicht durch erneutes Polieren behoben werden. Überprüfen Sie vor der Paarung immer die Gehäusefarbe (grün=APC, blau=UPC).

F4: Welcher Glasfaserstecker hat die geringste Einfügungsdämpfung?

Unter standardisierten Testbedingungen unter Verwendung der Telcordia GR-326-CORE Issue 4-Messmethode (Master-Jumper-Methode, Single-Mode-OS2-Faser) erreichen hochwertige LC- und SC-Steckverbinder führender Hersteller einen Einfügungsverlust von durchschnittlich 0,05–0,08 dB – wesentlich besser als der Standard von weniger als oder gleich 0,20 dB (LC) und weniger als oder gleich 0,25 dB (SC). Anforderungen. Die Produktionsdaten von Glory Optics für 2022–2024 über mehr als 60.000 Einheiten zeigen einen Chargenmittelwert von 0,07 dB für LC und 0,06 dB für SC APC. FC-Steckverbinder der Klasse A (IEC 61754-13:2024) erreichen eine ähnliche Einfügungsdämpfung wie SC, weisen jedoch aufgrund des Vorspannungsmechanismus mit Gewinde eine höhere Wiederholgenauigkeit beim Zusammenstecken auf. ST weist aufgrund von Bajonett-Ausrichtungstoleranzen die höchste Varianz der Einfügungsdämpfung auf (0,25–0,50 dB). Die Schlussfolgerung: Bei der Premium-Klasse sind LC und SC hinsichtlich der Einfügungsdämpfung gleich; FC entspricht ihnen in der Wiederholbarkeit; ST ist in allen drei Metriken schlechter.

F5: Werden im Jahr 2026 noch ST-Stecker verwendet?

Ja, aber ausschließlich für die Wartung bestehender Installationen -, nicht für Neubauten. Nordamerikanische Universitätscampusnetze, Regierungsgebäude und Industrieanlagen, die in den 1990er und frühen 2000er Jahren installiert wurden, verfügen immer noch über eine umfangreiche ST-Multimode-Infrastruktur. Für diese sind bei Reparaturen und Erweiterungen weiterhin ST-Stecker notwendig. ST weist jedoch drei grundlegende Disqualifikationen für neue Arbeiten auf: kein APC-Polierstandard (der die Verwendung im Single---Modus-FTTH ausschließt), keine SFP/QSFP-Transceiver-Schnittstellenkompatibilität und eine geringere Portdichte als LC. Neue Campus-Multimode-Bereitstellungen sollten OM4 oder OM5 mit LC verwenden; Bestehende ST-Netzwerke sollten die LC-Migration während des nächsten Hardware-Aktualisierungszyklus planen.

F6: Wie oft kann ein Glasfaserstecker gesteckt und wieder gelöst werden?

IEC 61300-2-2 und Telcordia GR-326-CORE Issue 4 erfordern beide mindestens 500 Steckzyklen, ohne dass die Kriterien für die Änderung der Einfügedämpfung überschritten werden. Viele SC-Produkte sind auf 1.000 Zyklen ausgelegt und getestet. Die tatsächlich erreichbare Lebensdauer hängt stark von der Reinigungsdisziplin ab: Ein Steckverbinder, der vor jedem Einstecken mithilfe des Protokolls IEC 61300-3-35 gereinigt wird, erreicht 1,{11}} Zyklen ohne messbare Verschlechterung. Ein Steckverbinder, der ohne Reinigung wiederholt gesteckt und wieder gelöst wird, entwickelt innerhalb von 50–100 Zyklen Kratzer in der Zone A. Premium-Zirkonoxid-Ferrulen (Härte ≈1.200 HV) sind deutlich abriebfester als die Keramik-Polymer-Verbund-Ferrulen, die in kostengünstigeren Produkten verwendet werden. Bei Glory Optics durchlaufen alle Singlemode-Steckverbinder einen 1.000-Zyklen-Qualifikationstest nach der IEC 61300-2-2-Methode; Das Erfolgskriterium ist kleiner oder gleich 0,2 dB Einfügedämpfungsänderung.

F7: Welche IEC-Norm gilt für jeden Steckverbindertyp?

LC: IEC 61754-20:2012 + AMD1:2022. SC: IEC 61754-4:2021 (dritte Ausgabe - beachten Sie, dass die Version 2021 IEC 61300-3-22 Ferrulen-Kompressionstests und Anforderungen an die Adapterfestigkeit nach Anhang A hinzugefügt hat). FC: IEC 61754-13:2024 (dritte Ausgabe – fügt Klasse Am/Bm/Cm und §5.2-Kompatibilität hinzu und ersetzt die Ausgabe von 2006). ST: IEC 61754-2. Alle Steckverbindertypen: Die Endflächengeometrie wird durch IEC 61300-3-35 geregelt; Messung der Rückflussdämpfung nach IEC 61300-3-6; Steckfestigkeit gemäß IEC 61300-2-2. Singlemode-Steckverbinder für den Einsatz in der Telekommunikation sollten außerdem Telcordia GR-326-CORE Issue 4 (dem derzeit strengsten geltenden Standard für Singlemode-Steckverbinder) entsprechen.

F8: Warum ist mein Glasfaserstecker grün?

Ein grünes Steckergehäuse weist auf eine APC-Politur (Angled Physical Contact) - hin, eine um 8 Grad abgewinkelte Endfläche-, die die Rückreflexion auf mindestens 65 dB Rückflussdämpfung reduziert. Die grüne Farbe ist eine universelle Branchenkonvention, die von allen großen Steckverbinderherstellern übernommen wird. Es ist nicht in IEC 61754-20, IEC 61754-4 oder einem anderen IEC-Steckerstandard spezifiziert, wird aber konsequent genug befolgt, sodass Grün als zuverlässiger APC-Indikator angesehen werden kann. Grüne APC-Stecker sollten nur mit grünen APC-Adaptern verbunden werden. Wenn Sie einen grünen Stecker und einen blauen (UPC) Adapter haben oder umgekehrt, schließen Sie diese nicht an – siehe Frage 3 oben.

F9: Ist FC APC für OTDR-Tests besser als SC APC?

Speziell für OTDR-Testanschlüsse ist FC APC die bessere Wahl und kein enger Vergleich. OTDR-Instrumente verwenden FC APC als Standardschnittstelle, weil: (1) die Gewindekopplung eine wiederholbare, bekannte Referenzverbindung bietet, mit der der Push-Pull-Latch des SC nicht mithalten kann - selbst kleine Latch-zu-Latch-Variationen wirken sich auf die Berechnung der OTDR-Totzone aus; (2) Die Federvorspannkraft des FC (7,8–11,8 N gemäß IEC 61754-13:2024) sorgt für einen konsistenten physischen Kontakt, unabhängig davon, wie fest der Techniker den Stecker drückt; (3) Der Markt für OTDR-Vorlaufkabel basiert auf FC APC, sodass ein umfassendes Sortiment an FC APC-zu-SC APC-, FC APC-zu-LC UPC- und FC APC-zu-ST-Adaptern universell verfügbar ist. Für das getestete Bereitstellungsnetzwerk (SC-APC-FTTH-Kabel, LC-UPC-Datenzentrumsverbindungen) stellen Sie die Verbindung über ein Startkabel am OTDR-Port her, anstatt einen Nicht-FC-Stecker direkt mit dem Instrument zu verbinden.

9. Zusammenfassung: Der richtige Stecker für Ihr Netzwerk

Vier Steckertypen, vier unterschiedliche Nischen. Die folgende Zusammenfassung wandelt alles in diesem Leitfaden in eine Entscheidungsregel mit einem Satz-für jedes Szenario um:
